TORMAX dla obiektów handlowych - DRZWI OTWIERAJĄCE SIĘ PRZED KLIENTAMI
Nasze drzwi spełniają wymagania wielkich centrów handlowych:
*Posiadają dopuszczenia CE, TUV, RoHS, Aprobatę Techniczną ITB,
*spełniają europejskie normy bezpieczeństwa DIN 18650.
*Automatyzują przejścia o dużym natężeniu ruchu.
*spełniają europejskie normy bezpieczeństwa DIN 18650.
*Automatyzują przejścia o dużym natężeniu ruchu.
Automatyczne drzwi sprawdzają się również w niewielkich obiektach:
*Optymalizują przestrzeń zachowując komfort użytkowania.
*Redukują koszty związane z ogrzewaniem i wentylacją.
TORMAX sprosta niekonwencjonalnym rozwiązaniom:
*Proponujemy elegancki design harmonizujący z atmosferą obiektu.
*Gwarantujemy cichą i niezawodną pracę naszych drzwi.
*Optymalizują przestrzeń zachowując komfort użytkowania.
*Redukują koszty związane z ogrzewaniem i wentylacją.
TORMAX sprosta niekonwencjonalnym rozwiązaniom:
*Proponujemy elegancki design harmonizujący z atmosferą obiektu.
*Gwarantujemy cichą i niezawodną pracę naszych drzwi.
*Pomożemy rozwiązać specyficzne problemy pojawiające się podczas projektowania i zapewnimy doradztwo aż po wykonanie.
PROPONOWANE ROZWIĄZANIA DLA OBIEKTÓW HANDLOWYCH:
* Automatyczne drzwi przesuwne z napędami:
♦ Win Drive 2201 ♦ iMotion 2301 ♦ iMotion 2401
Zestawienie napędów:
TORMAX
Landert Motoren AG
CH-8180 Bulach-Zurich
www.tormax.com
info@tormax.com
TORMAX jest częścią i zarejestrowanym znakiem handlowym firmy
Landert Motoren AG
TORMAX Polska
41-600 Świętochłowice
ul. Wojska Polskiego 16
Tel. 32 770 63 50, Fax. 32 770 63 51
www.tormax.pl, tormax@tormax.pl
* Automatyczne drzwi przesuwne z napędami:
♦ Win Drive 2201 ♦ iMotion 2301 ♦ iMotion 2401
Zestawienie napędów:
Win Drive 2201 | iMotion 2301 | iMotion 2401 | |
Zastosowanie | do drzwi zewnętrznych i wewnętrznych | do drzwi o bardzo dużym natężeniu ruchu | do bardzo ciężkich drzwi |
Temperatura otoczenia | - 20°C do + 50°C | - 20°C do + 50°C | - 20°C do + 50°C |
Wymiary Przekrój poprzeczny (H x D) Przekrój poprzeczny (H x D) wersja teleskopowa | 100 x 142 mm 100 x 204 mm | 200 x 155 mm 200 x 245 mm | 200 x 185 mm 200 x 275 mm |
Maksymalny ciężar skrzydeł Drzwi jednoskrzydłowe Drzwi dwuskrzydłowe | 1 x 120 kg 2 x 100 kg | 1 x 150 kg 2 x 130 kg | 1 x 240 kg 2 x 200 kg |
Szerokość przejścia Drzwi jednoskrzydłowe Drzwi dwuskrzydłowe | 800…2200 mm 800…2900 mm | 700…2000 mm 700…3000 mm | 800…2000 mm 1100…3000 mm |
Prędkość otwierania | 1…80cm/s/ skrzydło | 5…100cm/s/ skrzydło | 4…100cm/s/ skrzydło |
Na co należy zwrócić uwagę dobierając rozwiązanie dla wejścia z zastosowaniem drzwi automatycznych w obiektach handlowych?
1. USYTUOWANIE DRÓG EWAKUACYJNYCH
Drzwi przesuwne, zastosowane na drogach ewakuacyjnych, powinny spełniać następujące wymagania wynikające z Rozporządzenia Ministra Infrastruktury Dziennik Ustaw Nr 56 z 2009roku:
*Otwieranie automatyczne i ręczne bez możliwości blokowania skrzydeł.
*Samoczynne rozsunięcie skrzydeł i pozostanie w pozycji otwartej w wyniku zasygnalizowania pożaru przez system wykrywania dymu chroniący strefę pożarową,
do ewakuacji z której te drzwi są przeznaczone, a także w przypadku awarii drzwi.
Rozporządzenie określa, że łączną szerokość drzwi w świetle, stanowiących wyjścia ewakuacyjne z pomieszczenia, należy obliczać proporcjonalnie do liczby osób mogących przebywać w nim równocześnie, przyjmując co najmniej 0,6 m szerokości na 100 osób, przy czym najmniejsza szerokość drzwi w świetle ościeżnicy powinna wynosić 0,9 m, a w przypadku drzwi służących do ewakuacji do 3 osób – 0,8 m.
Napędy TORMAX WD 2201, iMotion 2301, iMotion 2401 są wykonane w opcji spełniającej wymagania niezbędne do instalowania ich do drzwi stosowanych na drodze ewakuacyjnej.
2. LICZBĘ OSÓB PRZECHODZĄCYCH PRZEZ DRZWI
W przypadku, gdy liczba przechodzących osób w ciągu godziny przekracza 100, zaleca się zastosowanie drzwi automatycznych przesuwnych z napędami iMotion 2301 lub iMotion 2401.

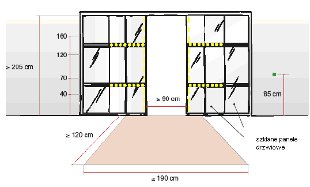

Poglądowy plan wejścia / wyjścia
3. PRAWIDŁOWE FUNKCJONOWANIE ZASTOSOWANEGO ROZWIĄZANIA
Stosując drzwi przesuwne należy pamiętać o tzw. wiatrołapie, który składa się z 2 szt. drzwi przesuwnych umieszczonych w pewnej odległości od siebie. Ta odległość nie powinna być mniejsza niż 1,5 m (zalecamy min. 4 m). Wówczas mamy pewność, że w obiekcie nie będzie przeciągów.
4. ILOŚĆ MIEJSCA, JAKIM DYSPONUJEMY
W małych i średnich sklepach ilość miejsca, jaką zajmuje wejście ma szczególne znaczenie. W takim zastosowaniu najlepiej sprawdzają się drzwi przesuwne TORMAX Win Drive 2201w wersji teleskopowej.
1. USYTUOWANIE DRÓG EWAKUACYJNYCH
Drzwi przesuwne, zastosowane na drogach ewakuacyjnych, powinny spełniać następujące wymagania wynikające z Rozporządzenia Ministra Infrastruktury Dziennik Ustaw Nr 56 z 2009roku:
*Otwieranie automatyczne i ręczne bez możliwości blokowania skrzydeł.
*Samoczynne rozsunięcie skrzydeł i pozostanie w pozycji otwartej w wyniku zasygnalizowania pożaru przez system wykrywania dymu chroniący strefę pożarową,
do ewakuacji z której te drzwi są przeznaczone, a także w przypadku awarii drzwi.
Rozporządzenie określa, że łączną szerokość drzwi w świetle, stanowiących wyjścia ewakuacyjne z pomieszczenia, należy obliczać proporcjonalnie do liczby osób mogących przebywać w nim równocześnie, przyjmując co najmniej 0,6 m szerokości na 100 osób, przy czym najmniejsza szerokość drzwi w świetle ościeżnicy powinna wynosić 0,9 m, a w przypadku drzwi służących do ewakuacji do 3 osób – 0,8 m.
Napędy TORMAX WD 2201, iMotion 2301, iMotion 2401 są wykonane w opcji spełniającej wymagania niezbędne do instalowania ich do drzwi stosowanych na drodze ewakuacyjnej.
2. LICZBĘ OSÓB PRZECHODZĄCYCH PRZEZ DRZWI
W przypadku, gdy liczba przechodzących osób w ciągu godziny przekracza 100, zaleca się zastosowanie drzwi automatycznych przesuwnych z napędami iMotion 2301 lub iMotion 2401.
Poglądowy plan wejścia / wyjścia
3. PRAWIDŁOWE FUNKCJONOWANIE ZASTOSOWANEGO ROZWIĄZANIA
Stosując drzwi przesuwne należy pamiętać o tzw. wiatrołapie, który składa się z 2 szt. drzwi przesuwnych umieszczonych w pewnej odległości od siebie. Ta odległość nie powinna być mniejsza niż 1,5 m (zalecamy min. 4 m). Wówczas mamy pewność, że w obiekcie nie będzie przeciągów.
4. ILOŚĆ MIEJSCA, JAKIM DYSPONUJEMY
W małych i średnich sklepach ilość miejsca, jaką zajmuje wejście ma szczególne znaczenie. W takim zastosowaniu najlepiej sprawdzają się drzwi przesuwne TORMAX Win Drive 2201w wersji teleskopowej.
Warianty:
TORMAX
Landert Motoren AG
CH-8180 Bulach-Zurich
www.tormax.com
info@tormax.com
TORMAX jest częścią i zarejestrowanym znakiem handlowym firmy
Landert Motoren AG
TORMAX Polska
41-600 Świętochłowice
ul. Wojska Polskiego 16
Tel. 32 770 63 50, Fax. 32 770 63 51
www.tormax.pl, tormax@tormax.pl
Data publikacji: 31.05.2011
