Studzienka AS-ST200 | Studzienki wielofunkcyjne AS PPH -
1. Przeznaczenie - miejsce zastosowania
odwodnienie dróg, ulic, garaży, parkingów, stacji paliw, powierzchni magazynowych, placów manewrowych, myjni samochodowych itp.
2. Możliwości technologiczne
Studzienka w systemie AS może być: rewizyjna, odpływowa, lub osadnikowa i składać się z:
elementu górnego z rusztem z dnem, lub bez dna,
elementów pośrednich – przelotowych "A",
elementu z dnem "B",
łapacza zanieczyszczeń.
3. Informacja techniczna

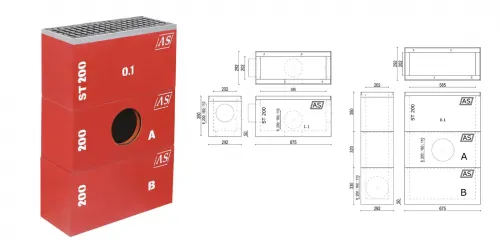

Wymiary:
długość: 675 mm,
szerokość zewnętrzna: 292 mm,
szerokość wewnętrzna: 202 mm,
wysokość: element górny 350 mm, element przelotowy 320 mm, element z dnem 330 mm.
Korpus studzienki - wykonany jest z betonu polimerowo - cementowego o klasie wytrzymałości C60/75. Materiał użyty do wykonania elementu wzmocniony jest włóknem szklanym alkalioodpornym, poprawiającym w znacznym stopniu właściwości betonu na zginanie i udarność.
Beton charakteryzuje się wysoką odpornością na długotrwałe działanie mrozu oraz soli rozmrażających ("+R") oraz odpornością chemiczną w tym na substancje ropopochodne według normy PN-EN 858-1:2005.
Ścianki korpusu zabezpieczone są zabarwionym impregnatem, który ogranicza odparowanie wody w okresie dojrzewania betonu, oraz dodatkowo chroni korytko przed agresywnością środowiska. Impregnat zwiększa także przyczepność ścianki zewnętrznej do obudowy betonowej. Stosowanie zabarwionego impregnatu ułatwia kontrolę prawidłowego wykonania zabezpieczenia. Korpusy studzienek zakończone są felcami "damskimi i męskimi", które umożliwiają wykonanie szczelnego połączenia elementów AS.
Listwy wsporcze - wykonane są z profili stalowych, gorąco walcowanych, ocynkowanych ogniowo, które są zakotwione w ściankach korpusu. Konstrukcja ta zabezpiecza krawędzie studzienki i stanowi solidny element mocowania rusztów.
Ruszty - żeliwne lakierowane, lub z powłoką KTL w kl. C250 kN, D400 kN, E600 kN i F900 kN
Mocowanie rusztów - wykonuje się śrubami nierdzewnymi wkręcanymi w ocynkowane, gwintowane gniazda, znajdujące się w listwach wsporczych. Gniazda mocujące są przelotowe - przystosowane do czyszczenia.
Wbudowywanie studzienek - wykonuje się na ławie betonowej z obetonowaniem bocznym.
Łączenie korytek - wykonuje się przy zastosowaniu zapraw mrozoodpornych i wodoszczelnych.
4. Jakość, precyzja wykonania i inne
Bardzo prosty, bezpieczny w montażu i w eksploatacji wyrób od początku do końca wyprodukowany z polskich materiałów przez rodzimą firmę jest bardzo wysokiej jakości.
Najwyższą jakość produktów firma AS PPH A. Sobiesiak zapewnia dzięki stosowaniu "Betonu Wysokiej Wytrzymałości" oraz materiałów trwale zabezpieczonych przed korozją.
Gwarancją najwyższej jakości jest również Certyfikat ISO 9001:2008.
5. Bezpieczeństwo
Zastosowanie studzienki wielofunkcyjnej AS nie stanowi zagrożenia bezpieczeństwa podczas robót montażowych, należy przy tym przestrzegać ogólnych przepisów BHP dla robót Budowlanych i Montażowych. Studzienka AS ze względu na solidny sposób mocowania rusztów jest absolutnie bezpieczna w trakcie eksploatacji nawierzchni.
Studzienka wielofunkcyjna AS przy przestrzeganiu wytycznych do projektowania i instrukcji montażu, pozwoli uniknąć uciążliwych awarii i degradacji budowli, a konserwacja ograniczać się będzie jedynie do czyszczenia.
