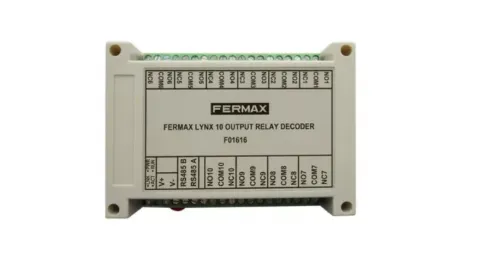

MEET DEKODER PRZEKAŹNIKÓW 10-WYJŚĆ
Symbol katalogowy: ref. 1616
MEET DEKODER PRZEKAŹNIKÓW 10-WYJŚĆ
MEET DEKODER PRZEKAŹNIKÓW 10-WYJŚĆ jest urządzeniem służącym do:
Sterowanie przekaźnikiem z monitorów MEET. Użytkownicy mogą aktywować do 8 urządzeń z poziomu monitora. Moduł podłączany jest bezpośrednio do monitora.
Jako część systemu sterowania windą. W tym przypadku moduł jest podłączony do PANELU NR 1 bloku, w którym sterowane są windy.
Sterowanie windą:
Dekoder przekaźników wyjściowych generuje aktywację styków bezprądowych wymagane dla systemu sterowania windą.
Każde z jego wyjść przekaźnikowych NO/NC można przypisać do jednego piętra, co daje maksymalnie 320 pięter dla każdego modułu IP Master. Polecenia z dekodera IP Master są przesyłane protokołem Modbus z wykorzystaniem 2-przewodowej magistrali jako nośnika fizycznego.
Sterowanie przekaźnikiem:
Każda specjalna funkcja z obszaru mieszkalnego, którą można sterować za pomocą styku bezpotencjałowego, może być zarządzana przez moduły przekaźnikowe MEET. W ramach adresowania MEET te 10 przekaźników można zastosować zgodnie z potrzebami do automatycznego sterowania instalacją.
Zasilanie:
• 7-24 V prądu stałego
• W trybie czuwania: 0,28 W • Aktywny: 5,46 W
Łączność:
• Złącze śrubowe RS-485 Modbus
• 10 wyjść przekaźnikowych: COM/NO/NC
Środowisko pracy:
• Temperatura pracy: -40o C, +55o C
• Wilgotność względna: 10 – 95% (bez kondensacji) • IP: 51
Wymiary:
• 145 (szer.) x 90 (wys.) x 40 (głęb.) mm
• Standardowy montaż na szynie DIN 35 mm
