Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – BIM | pliki cad
Odprowadzanie ścieków podczas przepływu zwrotnego

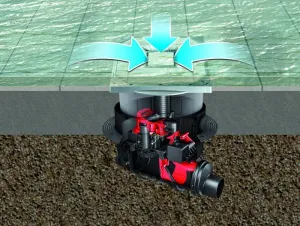

Jeśli przy zamkniętej klapie zwrotnej napływają ścieki i osiągną one określony poziom, sonda optyczna spowoduje automatyczne załączenie się pompy. Pompa zasysa ścieki, rozdrabnia elementy stałe i niezawodnie tłoczy ścieki do kanału w kierunku przeciwnym do przepływu zwrotnego.

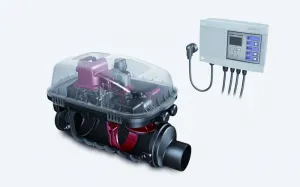

Pumpfix F – urządzenie tłoczące w cofający się strumień ścieków!
Zastosowanie
W celu skutecznej ochrony przed przepływem zwrotnym i odprowadzania ścieków z przyborów użytkowanych poniżej poziomu zalewania, z korzystania których nie można zrezygnować podczas przepływu zwrotnego.
Dane techniczne:

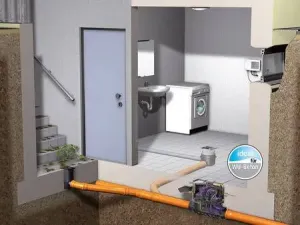

- Miejsca stosowania– toaleta, umywalka, prysznic, wanna, pralka itd.
– przejścia piwniczne i studzienki świetlików do 20 m²
– przyłącza wody kapiącej z zaworów bezpieczeństwa i urządzeń grzewczych
– mieszkania w suterenach
– wjazdy do garażu - Wymagania– swobodny spadek do kanału
– pomieszczenia o podrzędnym przeznaczeniu według PN EN 12056-4 i rozszerzony zakres zastosowania w mieszkaniach w suterenach - Zalety produktu– inteligentny system samodiagnozy SDS z dziennikiem logów
– zabudowa w betonie wodoszczelnym
– teleskopowa nasada (obrotowa, nachylana i regulowana na wysokość) - Nie nadają się– do odprowadzania ścieków, które napływają powyżej poziomu zalewania
– do odprowadzania wody deszczowej z powierzchni większych niż 20 m²
Ups!
Nie jesteś zalogowany.
Nie szkodzi!
Możesz za każdym razem zamknąć okno z komunikatem.
Nie jesteś zalogowany.
Nie szkodzi!
Możesz za każdym razem zamknąć okno z komunikatem.
x
Pliki CAD | BIM:
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 100 – Revit 24100 (rfa) 424 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 125 – Revit 24125 (rfa) 440 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 150 – Revit 24150 (rfa) 420 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 200 – Revit 24200 (rfa) 424 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 100 – 24100 (dwg 2D) 221.4 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 125 – 24125 (dwg 2D) 225 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 150 – 24150 (dwg 2D) 222.7 KB
- Zawór przeciwzalewowy z pompą Pumpfix F do ścieków – DN 200 – 24200 (dwg 2D) 214.7 KB
