Przepompownie Aqualift F XL – zbiornik 450 l | bloki CAD | obiekty BIM

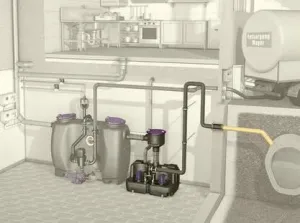

Przepompownia Aqualift F XL to nowy produkt w ofercie KESSEL, który cechuje zwiększona wydajność Urządzenie nadaje się zarówno do obszarów przemysłowych jak i prywatnych, np. do pompowania wody deszczowej zgromadzonej poniżej poziomu zalewania. Poza tym jest idealna do podłączenia za separatorem tłuszczu.
Wszystkie elementy składowe przepompowni przygotowywane są w systemie modułowym!
Dostępne są trzy wielkości zbiorników: 200, 300 i 450 l. Urządzenia wyposażone są w pompy o mocy od 1.4 do 5.5 kW.
Wszystkie przepompownie Aqualift F XL są dostarczane z szafką sterowniczą Comfort, która posiada wielowierszowy wyświetlacz z prostym menu w sześciu językach. Zintegrowany system samodiagnozy SDS nadzoruje pompę i sprawdza czujniki i baterie. W razie konieczności można prosto i szybko dopasować parametry istotne dla działania.
Charakterystyka
– Wysokość podnoszenia: max 27m,
– Przepływ: max 60 m?/h
– Przyłącze podajnika sygnału.
– Urządzenia sterownicze 230 V z gniazdem płytki obwodu drukowanego USB.
– Możliwość podłączenia różnych sond do rozpoznawania poziomu, przełącznika pływakowego, sond przewodnościowych (tylko 230 V), dzwonów zanurzeniowych, sondy optycznej (tylko 230 V), sondy poziomu (na listwie zaciskowej).
– Kontakt bezpotencjałowy jako opcja do podłączenia do systemu sterowania budynkiem dla urządzeń 230 V. W przypadku urządzeń sterowniczych 400 V wyposażenie seryjne.
– Urządzenie 230 V gotowe do podłączenia za pomocą kodowanej wtyczki pomp. Łatwe podłączenie optycznej sondy alarmowej oraz czujnika ciśnieniowego bez pomocy elektryka.
Zalety produktu
– Szeroka gama pomp do różnych warunków zastosowania o poborze mocy w zakresie 1400 W - 5500 W.
– Pompy z wirnikiem z wolnym przelotem do tłoczenia ścieków bez fekaliów i ścieków zawierających fekalia według PN EN 12050-1 i 2.
– Pompy do pracy długotrwałej S1 do tłoczenia wody deszczowej o poborze mocy w zakresie 1400 W - 4500 W.
– Zasuwa odcinająca i armatura z tworzywa sztucznego do pomp typu SPF 1400/1500/3000.
– Zasuwa odcinająca i armatura z żeliwa do pomp typu SPF 4500/5500. Opcjonalnie także w przypadku innych typów pomp, zalecana w razie zagrożenia silnymi uderzeniami ciśnienia.
– Zakręcany otwór rewizyjny dający 100-procentowe zabezpieczenie przed wydostawaniem się nieprzyjemnych zapachów.
– Rura zanurzeniowa do pneumatycznego rozpoznawania poziomów.
– Czujnik alarmowy (opcjonalnie).
– Możliwość uzyskania różnych dopływów DN 100 / DN 150 poprzez odpiłowanie króćca dopływowego.
– Z boku i z tyłu powierzchnie do szybkiego i łatwego wywiercenia na miejscu budowy otworów do podłączenia dalszych odpływów od DN 50 do DN 200.
Przepompownie Aqualift F XL ze zbiornikiem 450 l do pobrania bloki CAD | obiekty BIM
Ups!
Nie jesteś zalogowany.
Nie szkodzi!
Możesz za każdym razem zamknąć okno z komunikatem.
Nie jesteś zalogowany.
Nie szkodzi!
Możesz za każdym razem zamknąć okno z komunikatem.
x
Pliki CAD | BIM:
- Przepompownie Aqualift F XL – zbiornik 450 l - 11054 Revit (rfa) 432 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11055 Revit (rfa) 436 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11057 Revit (rfa) 444 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11070 Revit (rfa) 444 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11083 Revit (rfa) 444 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11115 Revit (rfa) 432 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11116 Revit (rfa) 436 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11127 Revit (rfa) 444 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 3D 11057 (dwg 3D) 368.3 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 3D 11070 (dwg 3D) 351.1 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 3D 11127 (dwg 3D) 351.1 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11054 (dwg 2D) 179.3 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11055 (dwg 2D) 232.5 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11057 (dwg 2D) 197.3 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11070 (dwg 2D) 193 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11083 (dwg 2D) 192.4 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11115 (dwg 2D) 207.2 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11116 (dwg 2D) 232.6 KB
- Przepompownie Aqualift F XL – zbiornik 450 l - 11127 (dwg 2D) 196.7 KB
