Szukanie maksymalnej efektywności wywietrzników grawitacyjnych Zefir-150

Szukanie maksymalnej efektywności wywietrzników grawitacyjnych Zefir-150

Wymagania stawiane przez współczesny świat techniki nie pozwalają spocząć na laurach. Również ambitny projektant urządzeń wentylacyjnych ciągle poszukuje nowych rozwiązań, które wdrożone w nowy wyrób lub już istniejący ale będący na etapie modyfikowania , pozwoli postawić go na wyższym poziomie jakości i zwiększy efektywność jego działania.

Procesy te, jeszcze do niedawna wymagały wielu prób, badań prototypowych, kolejnych zmian i montowania kosztownych stanowisk pomiarowych. Uzyskanie optymalnego efektu trwało w zależności od złożoności problemu, nieraz wiele miesięcy a efekt końcowy nierzadko był pewnym kompromisem, wymuszonym względami ekonomicznymi. Czas poganiał badaczy i konstruktorów, bo przecież względy ekonomiczne nakazywały jak najszybciej wprowadzić produkt na rynek.

Współczesny konstruktor, wyposażony w zaawansowane oprogramowanie, posiadający możliwości wydruku w technice 3D swoich pomysłów, posiada jeszcze narzędzia symulacji quasi rzeczywistej wyrobu. Ma więc potężne narzędzia w swoim warsztacie pracy a produkty finalne są doskonalsze i powstają szybciej , przy zmniejszonych nakładach na wykonanie prototypu.

Prześledźmy ostatnią modyfikację wywietrznika grawitacyjnego Zefir-150. Produkt ten powstał kilkanaście lat temu, jednak teraz stanęliśmy przed zadaniem poprawienia jego efektywności. Ograniczeniem były gabaryty, chodziło o to by nie zmieniając wysokości, średnicy zewnętrznej tak przemodelować kształt żaluzji by poprawić poziom podciśnień wytwarzanych w strudze powietrza zewnętrznego. Po kilku próbach projektowych powstała żaluzja, która z wklęsłej stała się wypukła.  Tak skonstruowany wywietrznik poddano badaniom modelowym.

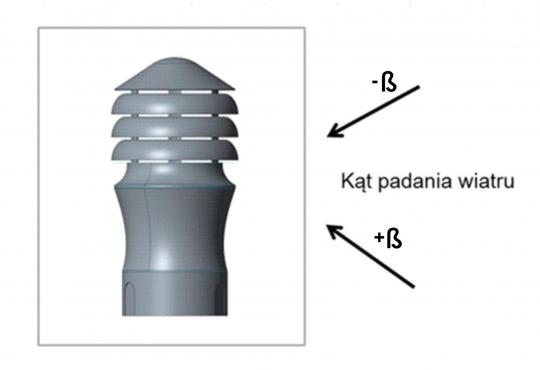

Rys. 1. Schemat pomiarowy badanego modelu wywietrznika Zefir-150/M

Na rys. 1 przedstawiono schemat pomiarowy, w którym widać, że badane urządzenie starano się sprawdzić przy różnych prędkościach i kątach padania wiatru na wywietrznik.

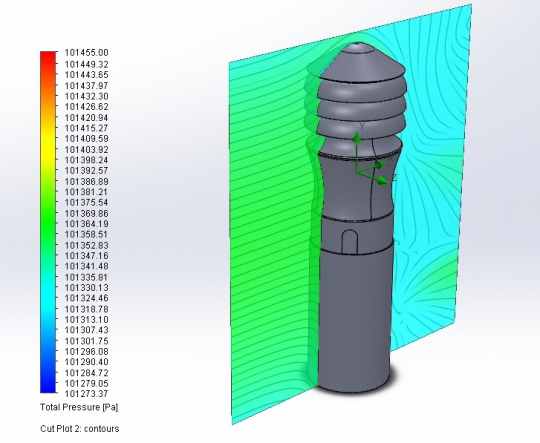

Rys. 2. Aksjonometryczny schemat badanego modelu wywietrznika Zefir-150/M z zaznaczonym przekrojem poddanym analizie modelowej ciśnienia

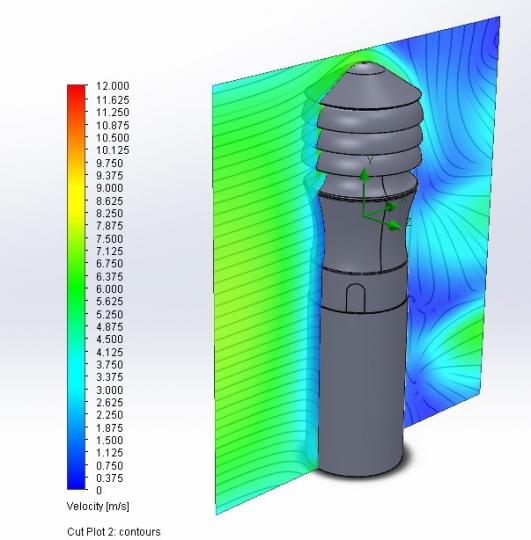

Rys. 3 Aksjonometryczny schemat badanego modelu wywietrznika Zefir-150/M z zaznaczonym przekrojem poddanym analizie modelowej prędkości powietrza.

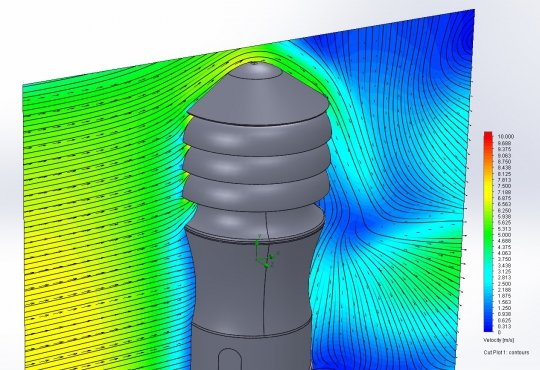

Rys. 4. Wizualizacja prędkości powietrza oraz występujących stref przyspieszeń i kierunków w bezpośredniej bliskości zamontowanego wywietrznika.

Model wykonany w środowisku Creo 3.0, poddano analizie wykorzystując program FloEFD. Wizualizację wartości podciśnień oraz strug i turbulencji powietrza zarówno wewnątrz wywietrznika jak również wokół niego przedstawiają rysunki 2,3,4,5,6,7 a wyniki wartości podciśnień zapisano w tabeli 1. Widać wyraźnie, że efektywność jest największa przy poziomej strudze wiatru, ale w każdym przypadku przy różnych kątach jego padania występują podciśnienia co jest istotne dla poprawnej pracy wywietrznika na obiekcie. Wywietrznik o takich cechach minimalizuje “cofki” powietrza do kanału z zewnątrz a to jest przecież główna bolączka wentylacji naturalnej w budynkach.

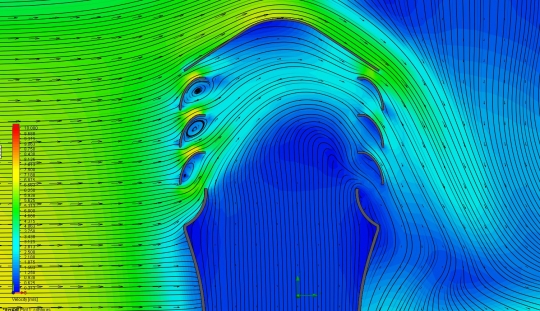

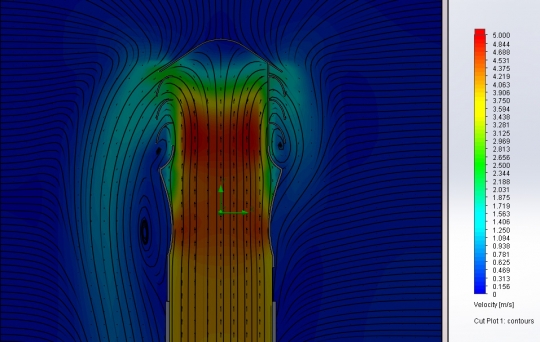

Rys. 5. Wpływ działania poziomej strugi wiatru na prędkość powietrza w korpusie wywietrznika. Widoczna strefa przyspieszenia strugi oraz turbulencje na żaluzji od strony kierunku naporu wiatru.

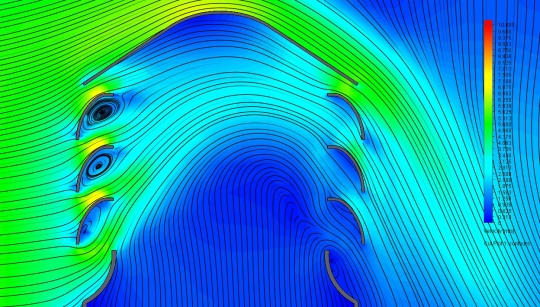

Rys. 6. Linie strugi oraz miejsca występowania turbulencji w przestrzeni żaluzyjnej wywietrznika.

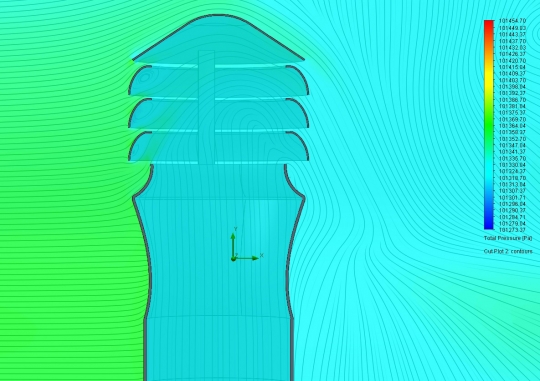

Rys. 7. Wizualizacja poziomu ciśnienia w przestrzeni wywietrznika w strudze omywającego go wiatru.

Jak zmienił się współczynnik oporu miejscowego ξ. Tu również przyszedł z pomocą program symulacyjny.
Rys. 8 przedstawia przykładowy profil prędkości i wartości ciśnień w przestrzeni wywietrznika w wariancie gdy powietrze przez niego przepływa.

Wyniki zebrano w tabeli 2, a obliczony na bazie tych wartości współczynnik ξ wynosi 0,83. Jest to kilkakrotnie mniej niż przed modyfikacją żaluzji, tym samym uzyskany wynik w pełni zadawala postawiony na wstępie cel projektowy.

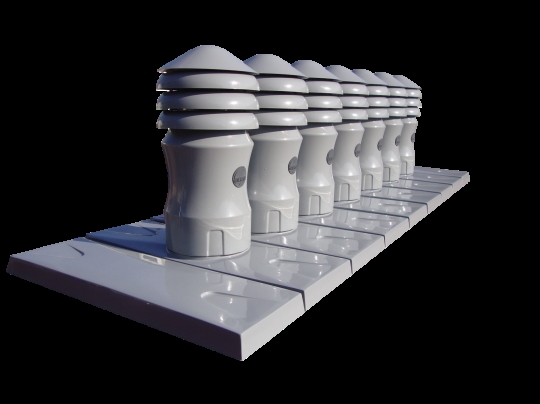

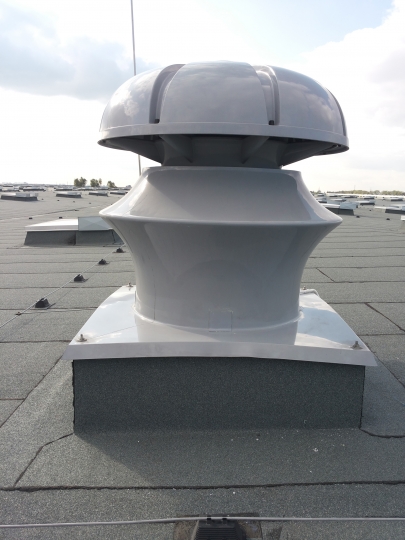

Rys. 8. Produkt finalny - zdjęcie.

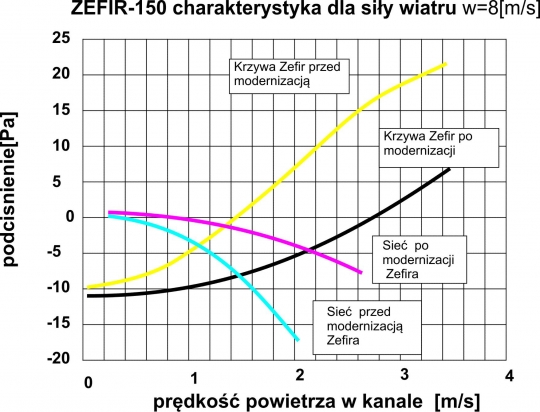

Rys. 9. Wykres porównawczy wywietrznika Zefir-150 oraz wywietrznika Zefir-150/M. Widać wyraźny wzrost efektywności nowej konstrukcji.

   Co pozostaje konstruktorom?
Oczywiście sprawdzić wyniki w rzeczywistości pomiarowej. Już pierwsze pomiary w tunelu aerodynamicznym pokazały zbieżność wyników z badaniami symulacyjnymi. Badania porównawczo wykonano również dla poprzedniej, wklęsłej wersji żaluzji wywietrznika Zefir-150, a wyniki przedstawiono w postaci wykresu. Widać wyraźną różnicę inplus dla wywietrznika z żaluzją wypukłą. Jej efektywność oraz niższy współczynnik oporu miejscowego ξ daje efekt podciśnienia przy wyższych wydajnościach przepływu powietrza w kanałach wentylacyjnych.



Kąt padania wiatru

Siła wiatru

-60 st.

-45 st.

-30 st.

0

+30 st

+45 st

+60 st

2 m/s

-0,40

-0,10

-0,12

-0,68

-0,21

-0,10

-0,05

4 m/s

-0,52

-0,48

-0,46

-2,62

-0,41

-0,32

-0,22

6 m/s

-1,75

-1,43

-1,00

-5,21

-0,90

-0,70

-0,51

8 m/s

-1,96

-1,55

-1,25

-11,5

-1,24

-1,26

-1,15


Tabela 1. Tabela zbiorcza wartości podciśnienia (Pa) na wlocie do wywietrznika w funkcji prędkości i kąta padania wiatru.



lp.

w

ps

pd

ξ

1

0,5

0,09

0,15

0,66

2

1

0,53

0,6

0,88

3

1,5

1,2

1,35

0,88

4

2

2,1

2,4

0,87

5

4

7,6

9,6

0,79



ξ średnie = 0,83


Tabela 2. Wartości współczynnika ξ dla różnego poziomu przepływu powietrza przez wywietrznik.

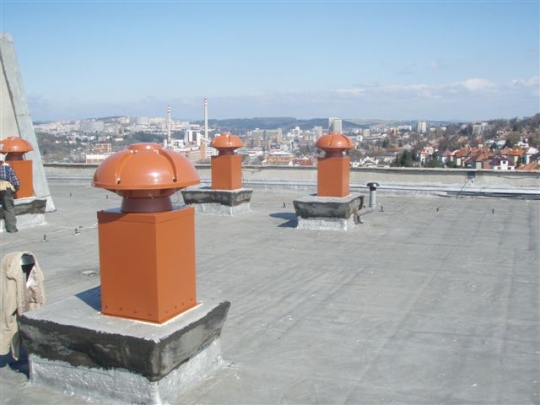

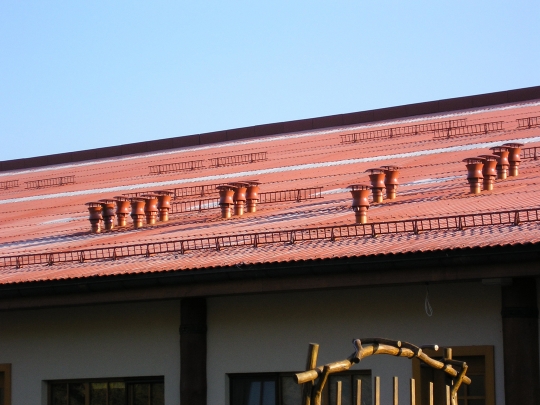

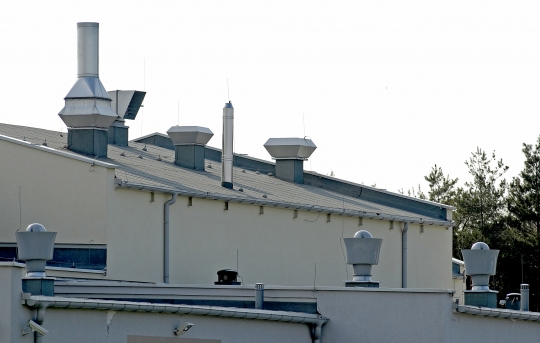

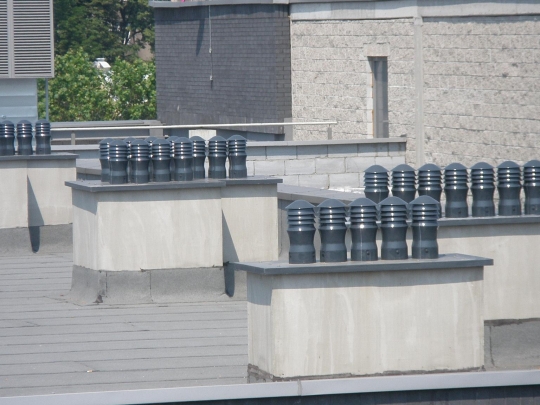

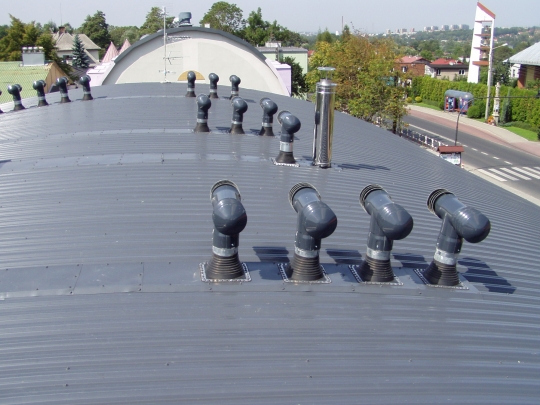

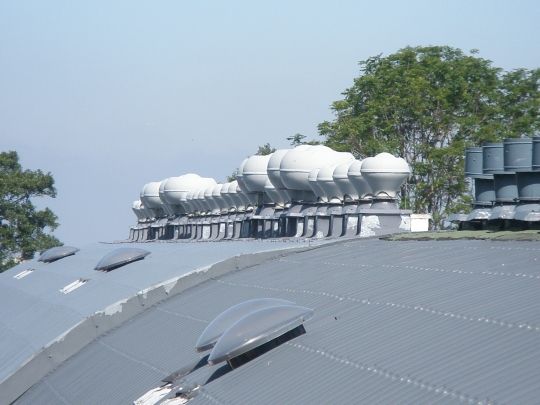

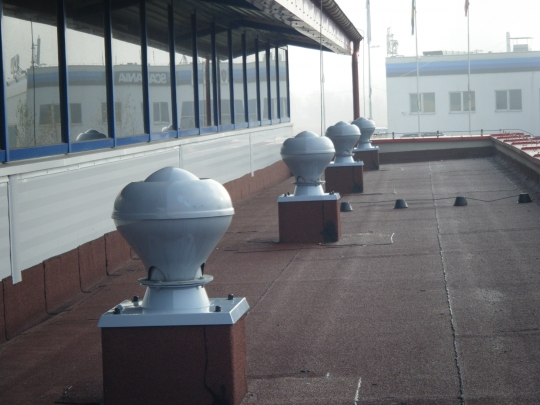

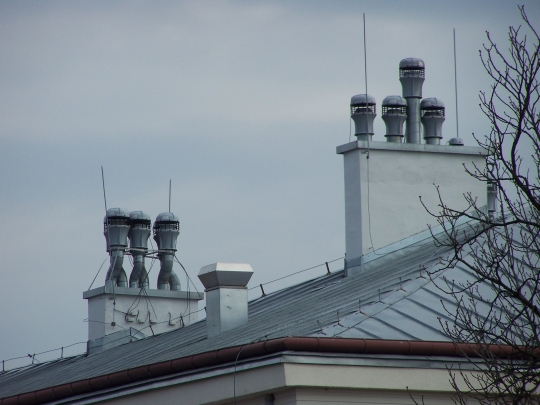

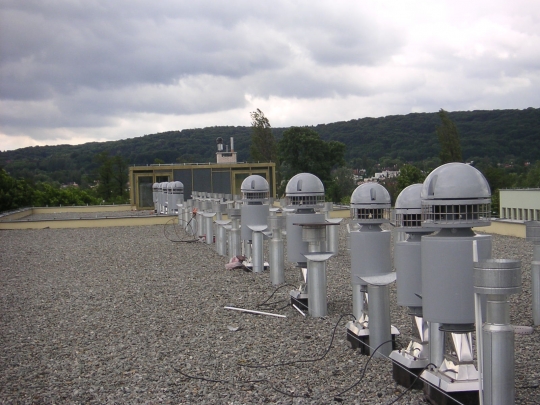

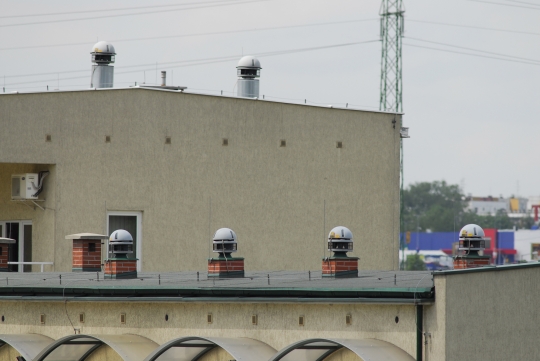

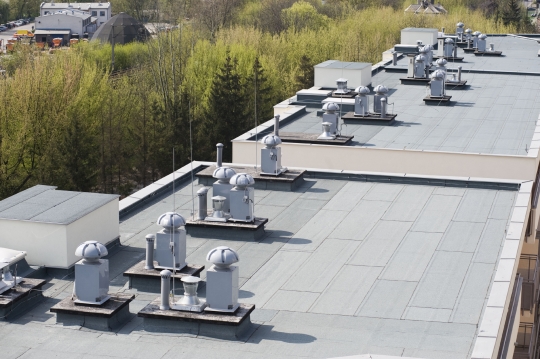

Zdjęcia z realizacji














Tekst: Krzysztof Nowak
