Wentylatory przeciwwybuchowe dachowe DAEx - oferta UNIWERSAL
Wentylatory dachowe typoszeregu [DAExC] przeznaczone są do eksploatacji w pomieszczeniach i przestrzeniach zagrożonych wybuchem klasyfikowanych jako [STREFA 2]. Wentylatory posiadają atest Kopalni Doświadczalnej BARBARA Głównego Instytutu Górnictwa - Katowice: [Klasa wybuchowości: IIA, IIB, IIC] [Klasę temperaturowa: T1, T2, T3].
Zasadnicze miejsca zastosowań to acetylenownie, wodorownie, lampownie górnicze, akumulatorownie, malarnie, pralnie chemiczne, magazyny chemiczne, magazyny olejów i smarów itp.
Wentylatory dachowe typoszeregu [DAExC] klasyfikowane są w grupie wentylatorów promieniowych z tworzyw sztucznych z wyrzutem poziomym. Wyrzut pionowy realizowany jest przez zastosowanie kierownicy spełniającej równocześnie rolę dodatkowej osłony akustycznej [OPCJA].
Wentylatory typu [DAExC] w zależności od klasyfikacji pomieszczeń i przestrzeni zagrożonych wybuchem oraz warunków eksploatacji produkowane są w trzech odmianach konstrukcyjnych jako:
• wentylatory do pracy w atmosferze gazów wybuchowych [ [G] [STREFA 2] ].
• wentylatory do pracy w atmosferze pyłów wybuchowych [ [D] [STREFA 2] ]
• wentylatory do pracy w atmosferze gazów lub pyłów wybuchowych wybuchowych z regulacją obrotów.
Wentylatory typoszeregu DAExC dostępne są w dwóch wykonaniach specjalnych:
• wentylatory o podwyższonej odporności na oddziaływania chemiczne – [k]
• wentylatory ciepło-odporne – [VE].
Główne elementy konstrukcyjne (obudowa, wirnik) wykonywane są z antystatyzowanych kompozytów poliestrowo-szklanych lub antystatyzowanych kompozytów winyloestrowo-szklanych (w przypadku wentylatorów przeciwwybuchowych w wykonaniu specjalnym: kwasoodpornych – [k] i ciepłoodpornych [VE] ). Zastosowanie antystatyzowanych kompozytów oparych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne.. Powierzchnie elementów obudowy wykończone są warstwą antystatyzowanego żelkotu.
Rezystancja powierzchniowa elementów konstrukcyjnych wykonanych z antystatyzowanych kompozytów [Rs ≤ 1000000 (Ώ)]. Wentylator wymaga uziemienia.
W budowie wentylatorów stosowane są również w zależności od wymagań wytrzymałościowych oraz specjalnych warunków eksploatacyjnych inne materiały konstrukcyjne takie jak kompozyty z włókien węglowych.
Zasadnicze miejsca zastosowań to acetylenownie, wodorownie, lampownie górnicze, akumulatorownie, malarnie, pralnie chemiczne, magazyny chemiczne, magazyny olejów i smarów itp.
Wentylatory dachowe typoszeregu [DAExC] klasyfikowane są w grupie wentylatorów promieniowych z tworzyw sztucznych z wyrzutem poziomym. Wyrzut pionowy realizowany jest przez zastosowanie kierownicy spełniającej równocześnie rolę dodatkowej osłony akustycznej [OPCJA].
Wentylatory typu [DAExC] w zależności od klasyfikacji pomieszczeń i przestrzeni zagrożonych wybuchem oraz warunków eksploatacji produkowane są w trzech odmianach konstrukcyjnych jako:
• wentylatory do pracy w atmosferze gazów wybuchowych [ [G] [STREFA 2] ].
• wentylatory do pracy w atmosferze pyłów wybuchowych [ [D] [STREFA 2] ]
• wentylatory do pracy w atmosferze gazów lub pyłów wybuchowych wybuchowych z regulacją obrotów.
Wentylatory typoszeregu DAExC dostępne są w dwóch wykonaniach specjalnych:
• wentylatory o podwyższonej odporności na oddziaływania chemiczne – [k]
• wentylatory ciepło-odporne – [VE].
Główne elementy konstrukcyjne (obudowa, wirnik) wykonywane są z antystatyzowanych kompozytów poliestrowo-szklanych lub antystatyzowanych kompozytów winyloestrowo-szklanych (w przypadku wentylatorów przeciwwybuchowych w wykonaniu specjalnym: kwasoodpornych – [k] i ciepłoodpornych [VE] ). Zastosowanie antystatyzowanych kompozytów oparych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyczne i chemiczne.. Powierzchnie elementów obudowy wykończone są warstwą antystatyzowanego żelkotu.
Rezystancja powierzchniowa elementów konstrukcyjnych wykonanych z antystatyzowanych kompozytów [Rs ≤ 1000000 (Ώ)]. Wentylator wymaga uziemienia.
W budowie wentylatorów stosowane są również w zależności od wymagań wytrzymałościowych oraz specjalnych warunków eksploatacyjnych inne materiały konstrukcyjne takie jak kompozyty z włókien węglowych.
Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].

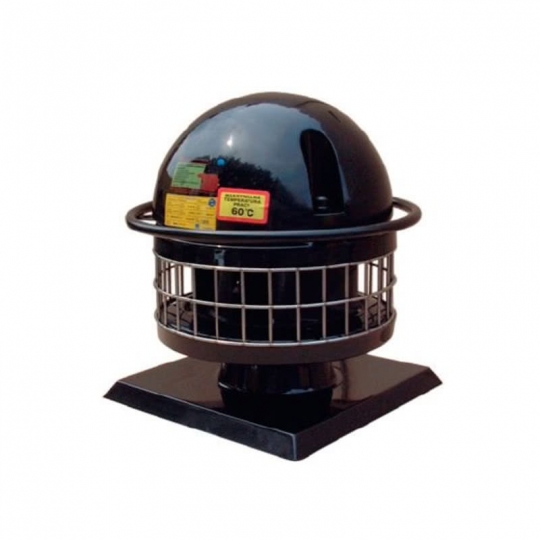

Wentylator przeciwwybuchowy DAExC
Typ: DAExC-160, 250, 315, 400, 630. Obroty [obr/min-1]: 700,900,1400. Wydajność [m3/h]: 108-29000. Moc [kW]: 0,06-5,5. Napięcie [V]: 3 x 400. Ciśnienie akustyczne [dB(A)-(1m)]: 49-81. Wykonanie: kompozycja antystatyczna. Kolor: czarny.
Typ: DAExC-160, 250, 315, 400, 630. Obroty [obr/min-1]: 700,900,1400. Wydajność [m3/h]: 108-29000. Moc [kW]: 0,06-5,5. Napięcie [V]: 3 x 400. Ciśnienie akustyczne [dB(A)-(1m)]: 49-81. Wykonanie: kompozycja antystatyczna. Kolor: czarny.
W zależności od warunków eksploatacyjnych lub innych warunków ruchowych na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi, klatkowymi, trzyfazowymi, jednobiegowymi budowy wzmocnionej [Exe] lub budowy nieiskrzącej [ExnA] do pracy w atmosferze gazów wybuchowych [G] lub pyłów wybuchowych [D].
Wentylatory typoszeregu DAExC bez regulacji obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanymi silnikami budowy wzmocnionej [Exe].
Wentylatory typoszeregu DAExC z regulacją obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanym silnikiem budowy nieiskrzącej [ExnA] zasilanym z predysponowanego dla silnika falownika [ konieczne dopuszczenie Stacji Atestującej]. Właściwe warunki zasilania i zabezpieczeń prądowych zapewnia zastosowanie FAlownikowych Układów STerowania typu [FAUST].
Wentylatory typoszeregu DAExC bez regulacji obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanymi silnikami budowy wzmocnionej [Exe].
Wentylatory typoszeregu DAExC z regulacją obrotów, przeznaczone do transportu gazów lub pyłów wybuchowych dostarczane są z zabudowanym silnikiem budowy nieiskrzącej [ExnA] zasilanym z predysponowanego dla silnika falownika [ konieczne dopuszczenie Stacji Atestującej]. Właściwe warunki zasilania i zabezpieczeń prądowych zapewnia zastosowanie FAlownikowych Układów STerowania typu [FAUST].
Przy zasilaniu silnika z rozdzielnicy typu [FAUST] wyłączników serwisowych
typu [WIS] nie stosuje się pod grożbą uszkodzenia przetwornicy częstotliwości
rozdzielnicy [FAUST]. Rozdzielnice typu [FAUST] oraz wyłączniki serwisowe typu [WIS] mogą być montowane wyłącznie poza strefą zagrożoną wybuchem.
Wentylator przystosowany jest do montażu na konstrukcji wsporczej (np. podstawa dachowa, podstawa tłumiąca [PTS], wywietrzak zintegrowany [WZEx] ) wyposażonej w kołowe przyłącze kołnierzowe.
typu [WIS] nie stosuje się pod grożbą uszkodzenia przetwornicy częstotliwości
rozdzielnicy [FAUST]. Rozdzielnice typu [FAUST] oraz wyłączniki serwisowe typu [WIS] mogą być montowane wyłącznie poza strefą zagrożoną wybuchem.
Wentylator przystosowany jest do montażu na konstrukcji wsporczej (np. podstawa dachowa, podstawa tłumiąca [PTS], wywietrzak zintegrowany [WZEx] ) wyposażonej w kołowe przyłącze kołnierzowe.
POBIERZ RYSUNKI TECHNICZNE
