Konsole pasywne – badania ogniowe porównujące systemy zamocowania elewacji wentylowanej
W dniu 12 kwietnia 2019 r. w Zakładzie Badań Ogniowych Instytutu Techniki Budowlanej firma AGS przeprowadziła badania porównawcze systemów zamocowań elewacji wentylowanych. Testy miały na celu sprawdzenie jak w realnych warunkach zachowują się poszczególne rozwiązania dostępne na rynku w aspekcie wymagań określonych w § 225 Warunków Technicznych Jakim Powinny Odpowiadać Budynki i Ich Usytuowanie, który brzmi:
„Elementy okładzin elewacyjnych powinny być mocowane do konstrukcji budynku w sposób uniemożliwiający ich odpadanie w przypadku pożaru w czasie krótszym niż wynikający z wymaganej klasy odporności ogniowej dla ściany zewnętrznej, określonej w § 216 ust. 1, odpowiednio do klasy odporności pożarowej budynku, w którym są one zamocowane”
Testom porównawczym poddano następujące zestawy wyrobów:
• konsole pasywne stalowe systemu AGS w układzie z rusztem stalowym z innowacyjną powłoką antykorozyjną,
• konsole aluminiowe nieizolowane termicznie z rusztem aluminiowym,
• konsole pasywne aluminiowe z rusztem aluminiowym (Jednak jako przekładek termicznych konsol użyto materiału klasy reakcji na ogień B-s3, d0, do testów porównawczych nie przyjęto materiału klasy reakcji na ogień C-s2, d0 ponieważ jest on słabszym rozwiązaniem z punktu widzenia trwałości w pożarze).
Dodatkowo przy projektowaniu fragmentu elewacji wentylowanej do badań przyjęto następujące zasady:
• Zestawy wyrobów w konfiguracjach wymienionych powyżej zostały zamontowane bezpośrednio nad oknem badawczym (w jego centralnej części), tak żeby na połowie obszaru narażonego na oddziaływanie ognia były one umiejscowione w warstwie ocieplenia ze szklanej wełny o gęstości około 20 kg/m3 oraz w drugiej połowie docieplenia w wełnie skalnej o gęstości 48 kg/m3.
Legenda:
1. Konsole aluminiowe nieizolowane termicznie z rusztem aluminiowym w wełnie skalnej o gęstości 48 kg/m3.
2. Konsole pasywne aluminiowe z rusztem aluminiowym w wełnie skalnej o gęstości 48 kg/m3.
3. Konsole pasywne stalowe systemu AGS w układzie z rusztem stalowym z innowacyjną powłoką antykorozyjną w wełnie skalnej o gęstości 48 kg/m3.
4. Konsole pasywne stalowe systemu AGS w układzie z rusztem stalowym z innowacyjną powłoką antykorozyjną w wełnie szklanej o gęstości 20 kg/m3.
5. Konsole pasywne aluminiowe z rusztem aluminiowym w wełnie szklanej o gęstości 20 kg/m3.
6. Konsole aluminiowe nieizolowane termicznie z rusztem aluminiowym w wełnie szklanej o gęstości 20 kg/m3.
1. Konsole aluminiowe nieizolowane termicznie z rusztem aluminiowym w wełnie skalnej o gęstości 48 kg/m3.
2. Konsole pasywne aluminiowe z rusztem aluminiowym w wełnie skalnej o gęstości 48 kg/m3.
3. Konsole pasywne stalowe systemu AGS w układzie z rusztem stalowym z innowacyjną powłoką antykorozyjną w wełnie skalnej o gęstości 48 kg/m3.
4. Konsole pasywne stalowe systemu AGS w układzie z rusztem stalowym z innowacyjną powłoką antykorozyjną w wełnie szklanej o gęstości 20 kg/m3.
5. Konsole pasywne aluminiowe z rusztem aluminiowym w wełnie szklanej o gęstości 20 kg/m3.
6. Konsole aluminiowe nieizolowane termicznie z rusztem aluminiowym w wełnie szklanej o gęstości 20 kg/m3.

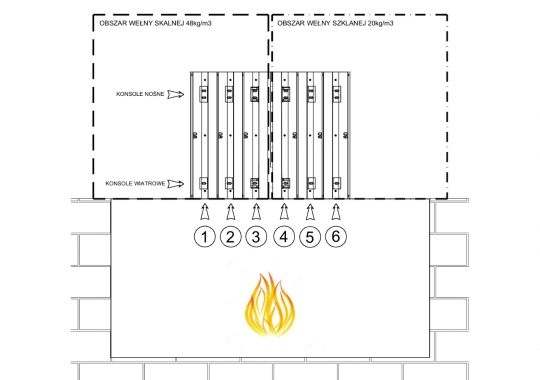

Fot. nr 1. Przekrój zastosowanych konsol bezpośrednio nad otworem symulującym pas nadprożowo-podokienny• Założono prawidłową szczelinę wentylacyjną min. 20 mm pomiędzy ocieleniem a okładzinami. Tym samym zarówno część konsol jak również cały przekrój rusztu wystawał poza ocieplenie. Należy podkreślić, że ten aspekt jest wielokrotnie pomijany w testach i raportach z badań, a tym samym systemy konsol i rusztu są schowane w ociepleniu np. o dużej gęstości. Taki układ nie jest zgodny z później faktycznie wykonywanymi elewacjami na budynku i ma bardzo duży wpływ na zachowanie trwałości mocowania w warunkach pożaru.
• Również nie zabezpieczono dodatkowymi płytami ogniowymi elewacji od dołu działania ognia. Podczas budowy elewacji w rzeczywistych warunkach w przypadku zamocowania np. płyt ze spieków kwarcowych lub włókno-cementu przestrzeń wentylacyjna elewacji otwiera się bardzo szybko i ogień penetruje ją powodując szybką destrukcję podkonstrukcji.
• Jako okładzinę dla danego zestawu wyrobów (1, 2, 3, 4, 5, 6 wg rysunku nr 1) przyjęto elementy z betonu GRC gr. 20 mm, z których każdy był zamocowany tylko i wyłącznie dla danego rozwiązania podkonstrukcji.
W wyniku przeprowadzonych badań zaobserwowano:
• od samego początku badania ruszt i konsole aluminiowe (zestaw 1, 2, 5, 6) wytapiały się. W ten sposób następowała destrukcja wynikająca z faktu prawidłowego montażu i braku osłonięcia elementów wełną skalną,
• od samego początku badania ruszt i konsole aluminiowe (zestaw 1, 2, 5, 6) wytapiały się. W ten sposób następowała destrukcja wynikająca z faktu prawidłowego montażu i braku osłonięcia elementów wełną skalną,
• w piątej minucie na zestawie nr 5 okładzina ukruszyła się, a ruszt od dołu został wytopiony,
• już w szóstej minucie nastąpiło zniszczenie zamocowań 2 i 5 opartych na konsolach aluminiowych pasywnych, przy czym jedno z nich było zamocowane w wełnie skalnej, a drugie w wełnie szklanej,
• w 12 minucie uległo zniszczeniu mocowanie oparte na rozwiązaniu 6 – konsole i ruszt aluminiowy w wełnie szklanej,
• w 25 minucie destrukcji ulega rozwiązanie nr 1 – konsole i ruszt aluminiowy w wełnie szklanej.
Wszystkie okładziny betonowe wraz z mocowaniami AGS zachowały trwałość do końca badania.
Oprócz elementów opisywanych powyżej, podczas tego samego badania, testowano następujące rozwiązania z wykorzystaniem mocowań AGS:
Wszystkie okładziny betonowe wraz z mocowaniami AGS zachowały trwałość do końca badania.
Oprócz elementów opisywanych powyżej, podczas tego samego badania, testowano następujące rozwiązania z wykorzystaniem mocowań AGS:

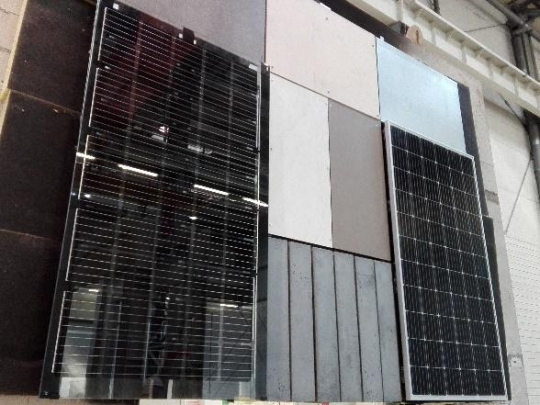

• moduły fotowoltaiczne bezramkowe,
• moduły fotowoltaiczne ramkowe,
• spieki kwarcowe gr 3,5 oraz 5,5 mm,
• płytę włókno–cementową o gr 10 mm,
• okładziny kompozytowe.
• moduły fotowoltaiczne ramkowe,
• spieki kwarcowe gr 3,5 oraz 5,5 mm,
• płytę włókno–cementową o gr 10 mm,
• okładziny kompozytowe.
Wszystkie w/w elementy zachowały trwałość w zakresie 60 minut w warunkach pożaru.
Jest to odpowiedź na zapisy znajdujące się w raportach z badań i opiniach techniczny w zakresie spełniania wymagań na zgodność z§ 225 Warunków Technicznych systemów aluminiowych, które brzmią następująco:
„ Aby w świetle wymogów § 225 Rozporządzenie Ministra Infrastruktury rozwiązanie z zastosowaniem aluminiowego rusztu wg opisu technicznego mogło być uznane za bezpieczne, możliwość wypalenia fragmentu rusztu do wysokości około 700 mm powyżej otworu okiennego/bezklasowego przeszklenia w przypadku pożaru trwającego 60 min powinna być uzgodniona z Projektantem”

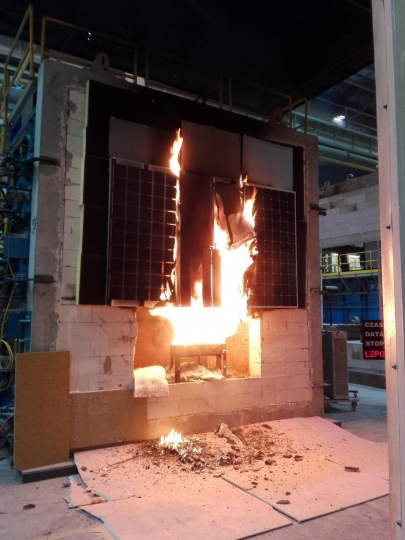

Poniżej przedstawiono fotografie z przebiegu badań.
„ Aby w świetle wymogów § 225 Rozporządzenie Ministra Infrastruktury rozwiązanie z zastosowaniem aluminiowego rusztu wg opisu technicznego mogło być uznane za bezpieczne, możliwość wypalenia fragmentu rusztu do wysokości około 700 mm powyżej otworu okiennego/bezklasowego przeszklenia w przypadku pożaru trwającego 60 min powinna być uzgodniona z Projektantem”
Poniżej przedstawiono fotografie z przebiegu badań.
Fot. nr 3. Widok konsol aluminiowych po badaniu
Fot. nr 4. Widok miejsc gdzie były zamocowane konsole pasywne aluminiowe w wełnie szklanej. Z lewej strony nie uszkodzona konola AGS
Fot. nr 5. Widok po badaniach elementu próbnego pokazujący całkowite zniszczenie elementów aluminiowych podkonstrukcjiZ przebiegu badań został nakręcony film, który niebawem zostanie umieszczony na stronie www.ags.org.pl w zakładce – aktualności.
