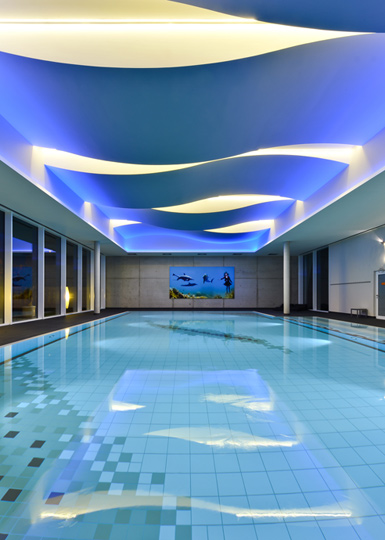

Gra kształtów i światła na basenie pływackim, gdzie wykorzystano gięte płyty Fermacell Powerpanel H2O

W Hildesheim, w Dolnej Saksonii, wykonano renowację wraz z rozbudową centrum fitness i wellness parku "Elan". Modernizację pomieszczeń wewnętrznych przeprowadzono w technologii suchej zabudowy przy wykorzystaniu specjalnych wodoodpornych płyt fermacell Powerpanel H₂O.

Niektórzy chcą dobrze wyglądać, inni chcą trenować mięśnie, a jeszcze inni chcą po prostu zrobić coś dla swojego zdrowia. Klientów przyciągają nowoczesne urządzenia, interesująca oferta, dobra opieka ze strony odpowiednio wyszkolonego personelu, a także przyjemne, rześkie i pełne energii otoczenie.

Niedawno ukończono rozbudowę centrum fitness i wellness parku "Elan" w niemieckim mieście Hildesheim. Właściciele obiektu zainwestowali łącznie 5,8 miliona euro, rozbudowując łączną powierzchnię nieruchomości z 6.000 do 16.000 m², przy jednoczesnym zwiększeniu powierzchni zabudowy z 2.500 m² do 5.000 m². Celem inwestycji było stworzenie większych możliwości treningowych w nowo powstałych pomieszczeniach. Równocześnie z budową nowych obiektów przebiegał remont istniejących budynków.

Wykończenie wnętrz nowego budynku, zaprojektowanego przez architekta mgr. inż. Ulfa Martena z pracowni Konzept hoch 3, oczarowuje grą kształtów i światła, co odróżnia je od większości obiektów fitness. Tę wyjątkową atmosferę stworzono dzięki zastosowaniu niezwykłych detali architektonicznych. Szczególnie niesamowite wrażenie jest zasługą stropu nad basenem, wykonanego z giętych płyt fermacell Powerpanel H₂O. Inspiracją tej konstrukcji był ruch wody, którego efektem są błękitne fale.

Wybudowany obiekt wykonano w przeważającej części w technologii suchej zabudowy. Dzięki temu można było szybko oddać nowe pomieszczenia do użytku. Zastosowanie suchej zabudowy daje możliwość łatwego dzielenia przestrzeni. Pozwoli to właścicielowi, w razie potrzeby, na przeprowadzanie w przyszłości modernizacji wnętrz z pełną elastycznością zmian, a także przy niewielkich kosztach finansowych. W pomieszczeniach treningowych, które nie mają bezpośredniego kontaktu z wodą, zastosowano standardowe płyty gipsowo-włóknowe fermacell. Natomiast pomieszczenia mokre hali basenowej mają wszystkie ściany i stropy wykonane z wodoodpornych, cementowych płyt fermacell Powerpanel H₂O. Łączone cementem płyty z lekkiego betonu, o strukturze warstwowej, obustronnie pokryte siatką wzmacniającą pod warstwami wykończeniowymi, wraz z odporną na działania wodorotlenków szklaną włókniną, są odporne na działanie wody i pleśni oraz charakteryzują się niskim współczynnikiem oporu dyfuzyjnego (u = 56). Ich niespotykana wytrzymałość pozwala na wykonywanie bardzo trwałych konstrukcji, tworzących idealny podkład pod ceramikę podłogową i ścienną. Płyty Powerpanel H₂O cenione są także za świetną ochronę akustyczną. - Przegrody fermacell zapewniają izolacyjność od dźwięków powietrznych na poziomie 47 dB (z obudową jednostronną), natomiast przy obustronnej obudowie nawet 55 dB.


Specjalne właściwości płyt Powerpanel H₂O umożliwiają ich obróbkę we wszystkich klasach obciążenia wilgocią. Systemy fermacell nadają się nie tylko do wykorzystania w prywatnych pomieszczeniach sanitarnych lub pomieszczeniach wellness (klasa A0), ale również w saunach i innych publicznych lub wykorzystywanych w działalności gospodarczej pomieszczeniach mokrych (klasa A). Ponadto są odporne na oddziaływanie substancji chemicznych stosowanych w obiektach gastronomicznych (klasa C). Podczas pracy z produktem architekt i wykonawca ma możliwość dowolnego kształtowania przestrzeni. Płyty fermacell Powerpanel H₂O oferują, podobnie jak standardowe płyty gipsowo-włóknowe, wszystkie zalety technologii suchej zabudowy. Ponadto mogą one zostać wykorzystane do stworzenia niepowtarzalnego designu wnętrz, czego dowodzi strop nad basenem, mający kształt fal o różnych promieniach krzywizn.

Strop nad basenem - kształtowanie promieni

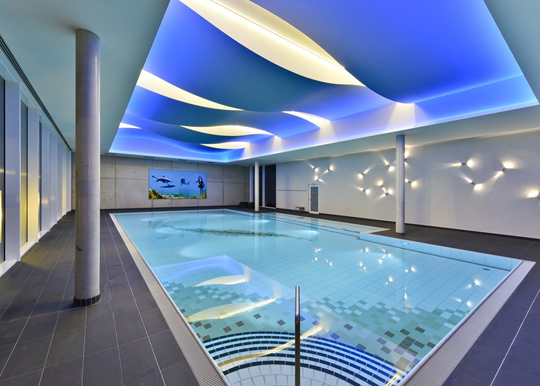

Wymogiem architektów było, aby konstrukcja stanowiła odbicie fal. Strop nad basenem ma wymiary 8×15 m, co dokładnie odpowiada powierzchni basenu. Do celów konstrukcyjnych podzielono go na pięć pól szerokich na około 3 metry. Każde pole odpowiada jednej fali, której kształt przypomina spłaszczoną sinusoidę. Cały strop pod kątem prostym jest wykończony kanałami świetlnymi, w których ułożono oświetlenie LED, oświetlające go różnymi kolorami, symulując ruch wody. W trakcie montażu stropu przygotowano również miejsca na głośniki oraz instalację klimatyzacyjną.

Wykonanie różnych promieni krzywizn stropu, których rozpiętość wynosi siedem do ośmiu metrów, była możliwa dzięki zastosowaniu konstrukcji nośnej z profili CW i UW. Już na etapie produkcji wygięto je z odpowiednimi promieniami krzywizny i takie prefabrykowane elementy dostarczono na budowę. Profile montowano w odległości 31,25 cm (połowa rastru), aby uzyskać wymagane ugięcie, a jednocześnie zachować odpowiednią sztywność konstrukcji. Patrick Pörtner, właściciel firmy Peter Pörtner Pattensen Akustik- und Trockenbau, powiedział: - Poprzez zmniejszenie odległości pomiędzy profilami udało nam się osiągnąć wysoką stabilność konstrukcji.

Fakt, że płyty fermacell Powerpanel H₂O są wodoodporne, uniemożliwia zastosowanie standardowej metody wyginania płyt przeznaczonych do suchej zabudowy, tj. ich namoczenia przed gięciem. Płyty są wyginane bezpośrednio nad konstrukcją wsporczą, a następnie mocowane do niej w odległości 20 cm. - Choć nie było takiego wymogu, to dla pewności nacięliśmy płyty z tyłu w troszkę mniejszych promieniach. Zabieg ten ułatwił nam znacznie obróbkę. Stosowaliśmy płyty o standardowym formacie 2×1,25 m. Docinanie i frezowanie odbywało się zasadniczo w zakładzie produkcyjnym, a następnie podczas montażu dokonywało się korekt. Pionowe i poziome spoiny klejono dwuskładnikowym klejem do spoin PU zapewniającym wysoką stabilność- wyjaśnił Patrick Partner.

Ochrona i wykończenie
Na wszystkie profile montażowe płyt fermacell Powerpanel H2O naniesiono odpowiednią ochronę antykorozyjną (wg normy DIN EN 13964), odpowiednią do pomieszczeń wilgotnych, podobnej klasy jak wkręty zastosowane do montażu całej konstrukcji. Wymagany stopień odporności na korozję został potwierdzony licznymi testami przeprowadzanymi z zastosowaniem roztworu soli. Zoptymalizowana ergonomia gwintów znacząco przyspiesza ponadto przykręcanie śrub, bez konieczności wstępnego nawiercania i gwarantuje bezpieczne przymocowanie do konstrukcji nośnej. Oprócz tego można łeb wkrętu wpuścić w płytę.

Podsumowanie
Podczas budowy pomieszczeń mokrych centrum fitness okazało się, że płyty budowlane z lekkiego betonu fermacell Powerpanel H₂O, charakteryzujące się wyjątkową wodoodpornością, są wprost idealnym rozwiązaniem. Można je łatwo i szybko obrabiać, co potwierdzają słowa Patricka Partnera: Doceniliśmy wyjątkowo gładką powierzchnię płyt fermacell Powerpanel H₂O. Znacznie ułatwia ona obróbkę powierzchni w przypadkach, gdy wykończeniu powierzchni stawiane są najwyższe wymagania jakościowe - powiedział. Produkty fermacell ponadto umożliwiają niezwykłe kształtowanie przestrzeni z łukowymi stropami. W ten sposób nowo powstały obiekt zaprezentował niesamowite możliwości klasycznej technologii suchej zabudowy.
