Koncepcja Living Space w systemie ABB i-bus ® EIB/ KNX

System i-bus®EIB/ KNX oferowany przez firmę ABB łączy funkcje sterowania oświetleniem, żaluzjami, ogrzewaniem i klimatyzacją, komunikację opartą o Internet, domową rozrywkę oraz systemy bezpieczeństwa zintegrowane w jednym układzie sterowanym centralnie – za pośrednictwem eleganckich, naściennych paneli. Kluczową cechą rozwiązania jest możliwość sterowania oświetleniem, temperaturą i elektroniką użytkową bezpośrednio i indywidualnie w każdym pomieszczeniu lub kompleksowo w całym budynku.

Wszystkie funkcje, w które wyposażono nową koncepcję Living Space, mają na celu umożliwienie domownikom stworzenia dowolnej i przyjaznej stylistycznie przestrzeni mieszkalnej, przy zachowaniu komfortu i łatwości obsługi. Sterowanie całą przestrzenią jest intuicyjne i proste.

Podczas konstruowania elementów systemu wzięto pod uwagę obawy użytkowników przed nadmierną złożonością zaawansowanych technologicznie rozwiązań oraz ich niechęć do przyswajania rozbudowanych schematów sterowania. Otwartość i prostota dla użytkownika stanowią w tym wypadku najwyższe priorytety.



Opracowana i wdrożona koncepcja firmy ABB opiera się na logicznym połączeniu funkcjonalności z kolorystyką podświetleń klawiszy dobraną według prostych zasad: sterowanie światłem jest żółte (skojarzenie z kolorem słońca), funkcje żaluzji są niebieskie (niebo), funkcje ogrzewania noszą ciepły odcień pomarańczy, a funkcje scen są oznaczone fioletem, który jest kolorem sztuki życia. Zdefiniowane scenerie mieszkaniowe dodatkowo mogą być rozróżnione przy pomocy wybranych grafik i krótkich opisów, na przykład wellness, party czy oglądanie TV.

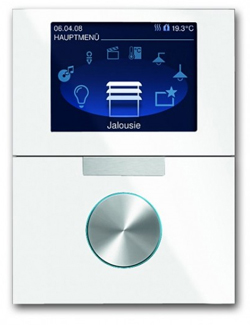

Sterownik priOn
Sterowniki PriOn mogą być wyposażone w kolorowy, 3,5-calowy wyświetlacz oraz łatwe w obsłudze pokrętło, które umożliwia szybki dostęp do wszystkich funkcji w menu. Funkcje te pozwalają na nieustanne tworzenie nowych aranżacji. Dzięki sterownikowi można włączać światło, klimatyzację czy dźwięk pojedynczo lub tworzyć kompleksowe, wcześniej zaprogramowane obrazy wnętrz. Panel priOn daje możliwość zaprogramowania do 120 funkcji sterowniczych – przełączania i ściemniania oświetlenia, regulacji temperatury czy sterowania żaluzjami. Jest to zintegrowane z zegarem tygodniowym, funkcją scen oświetleniowych i sterowaniem urządzeń multimedialnych, co oznacza, że wykonanie każdej czynności można „zlecić” systemowi na dowolny dzień i godzinę. Podstawowymi elementami systemu są dwa dopracowane stylistycznie produkty koncepcji Living Space – sterownik priOn i centralny panel ComfortTouch (oba urządzenia otrzymały nagrodę Red Dot 2008 za wzornictwo).


Wszystkie dostępne funkcje osiągalne są za pomocą jednego obrotu pokrętła. Za pośrednictwem menu sterowania można bezpośrednio kontrolować poszczególne obwody oświetleniowe. Również żaluzje reagują na pokrętło – zgodnie z ustawieniami sterownika czasowego lub według indywidualnych potrzeb. Odpowiedni komfort cieplny uzyskiwany jest dzięki regulacji temperatury w poszczególnych pomieszczeniach. Jednocześnie, dzięki trzem klawiszom szybkiego dostępu można dodatkowo sterować indywidualnymi funkcjami.
Czujnik zbliżeniowy wykrywa obecność użytkownika przed ekranem, dzięki czemu panel „wita” go poprzez zmianę trybu wyświetlania z wygaszacza ekranu na tryb sterowania. Czujnik umożliwia również załączenie odpowiedniego oświetlenia, kiedy osoba jest dostatecznie blisko ekranu.

W sterowniku i wyświetlaczu priOn zebrano najistotniejsze dla komfortowego zarządzania
domowymi systemami cechy:
• łatwy i intuicyjny wybór prostych funkcji,
• dostępne dla każdego użytkownika łatwe załączanie oświetlenia w pomieszczeniu, zmiana
   jasności lamp i ustawienie temperatury zgodnie z wymaganiami,
• sterowanie nieróżniące się od rozwiązań w zwykłych instalacjach,
• dbałość o przyzwyczajenia klientów do przycisku i pokrętła dla ściemniacza,
• łatwość używania wyświetlacza,
• komunikatywność – ponieważ użytkownik ma zwykle niewiele czasu, informacja jest podana szybko i zwięźle.

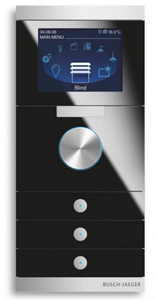

Sterownik priOn został dopasowany do linii osprzętu elektroinstalacyjnego ABB carat i współgra z innymi elementami wyposażenia z tej serii. Urządzenie dostępne jest w czterech wysokogatunkowych wariantach wzorniczych, dzięki czemu można je dopasować do każdego stylu wnętrza.

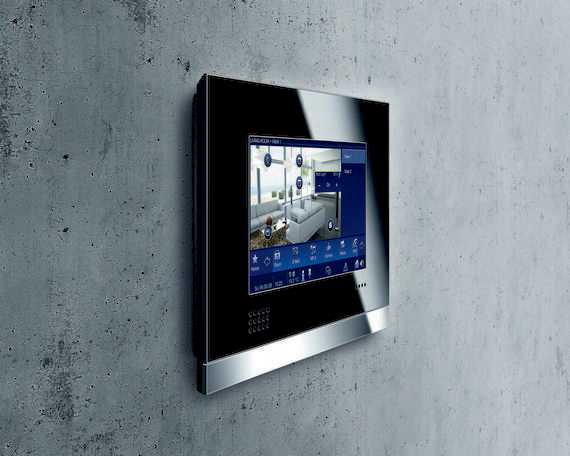

Jednostka centralna ComfortTouch
Jednostka ComfortTouch adresowana jest do najbardziej wymagających użytkowników –ceniących jednocześnie własny, indywidualny styl domu, mieszkania. Jako centralna jednostka sterująca ComfortTouch zwiększa swobodę posługiwania się komunikacją multimedialną, a dzięki nowym funkcjom poszerza możliwości w zakresie informacji, rozrywki i inteligentnego zarządzania domem. Jest to jedno z pierwszych rozwiązań na rynku systemów sterowania budynkiem wyświetlające i sterujące aplikacjami opartymi na protokole IP w sieci LAN lub WLAN – łączące w ten sposób komunikację i rozrywkę z zaawansowanym sterowaniem budynkiem w jednym urządzeniu.




Dotykowy wyświetlacz ComfortTouch o przekątnej 9 cali i rozdzielczości 800 x 480 pikseli pozwala na uzyskanie nawet w najmniejszych pomieszczeniach kompletnego programu rozrywkowego. Panel może być prywatnym centrum komunikacji, w którym istnieje możliwość odczytu i tworzenia notatek, obsługi korespondencji elektronicznej, a także uzyskiwania informacji – od kursów giełdowych po prognozę pogody. Oprogramowanie oferuje także możliwość korzystania z wiadomości RSS. Jednocześnie funkcje rozrywkowe pozwalają na odtwarzanie plików audio (również w formacie mp3) oraz wideo. Integracja z kalendarzem i zegarem pozwala nagrywać konkretne programy lub audycje radiowe.



Jako panel sterujący systemu ABB i-bus® EIB/ KNX, ComfortTouch udostępnia także wszystkie możliwości, które pozwalają na wygodny nadzór i bezproblemowe sterowanie oświetleniem, temperaturą czy żaluzjami w budynku. Poszczególne funkcje kontrolne – wykorzystujące analogiczny jak w sterownikach priOn system kolorów – mogą być definiowane indywidualnie i obejmować wszystkie obszary „inteligentnego mieszkania”, od ogrzewania i klimatyzacji poprzez kontrolę oświetlenia, a także nadzór nad systemem alarmowym i zewnętrznym monitoringiem. Dodatkową funkcjonalnością jest komunikacja z urządzeniami gospodarstwa domowego, (jeśli są one odpowiednio przystosowane). Jednocześnie system umożliwia symulację obecności domowników, poprzez czasowe i nieregularne uruchamianie dowolnie wybranych obwodów, na przykład oświetlenia i żaluzji. ComfortTouch oferowany jest w dwóch wersjach wzorniczych i wykonany z czarnego bądź białego szkła. Dodatkowo panel może być ozdobiony listwą ze stali szlachetnej. Wszystkie produkty w ramach koncepcji Living Space dostępne są w systemach ABB Powernet EIB/ KNX i ABB i-bus® EIB/ KNX.

Oszczędności
Nowoczesne systemy zarządzania mieszkaniami i domami, w sposób naturalny zaprogramowane są na zmniejszanie zużycia energii. Według szacunków, nowoczesne technologie sterowania budynkami odgrywają kluczową rolę w kwestii ograniczania zużycia energii elektrycznej. W integracji i inteligentnym zarządzaniu oświetleniem, ogrzewaniem oraz systemem żaluzji, dzięki któremu światła i ciepła słonecznego może być w pomieszczeniu więcej lub mniej, potencjał obniżenia zużycia energii ocenia się nawet na 60%.

Nowa generacja produktów ABB do sterowania w systemach EIB/KNX zorientowana jest na efektywność, która pozwala ograniczać zużycie energii, a co za tym idzie, w prosty sposób obniżać koszty.

W przypadku ogrzewania pomieszczeń szacuje się, że już przy obniżeniu temperatury otoczenia o 1C można uzyskać oszczędność energii nawet do 6%. Jednocześnie wcale nie trzeba rezygnować z przyjemnej atmosfery i komfortu cieplnego w mieszkaniu, bo przy wykorzystaniu systemu inteligentnego sterowania każde pomieszczenie może być sterowane oddzielnie. Niezależna regulacja dla poszczególnych pomieszczeń ma wiele zalet, pozwala na dodatkową oszczędność energii, zwiększa indywidualny komfort.



Umożliwia na przykład obniżenie temperatury w sypialni, a w pracowni czy gabinecie utrzymanie jej na wyższym poziomie. Przy tym wszystkim system cały czas dba o możliwie optymalne zużycie energii. Jeśli jest taka potrzeba cały proces może odbywać się automatycznie.
