Szkło Pilkington w oryginalnych projektach - zobacze galerię realizacji cz.1

Prezentujemy galerię obiektów referencyjnych, w których zastosowano szkło marki Pilkington.

Architekt: arch. Bartłomiej Grotte, Pracownia architektoniczna Foroom
Instalator: Metalplast Stolarka

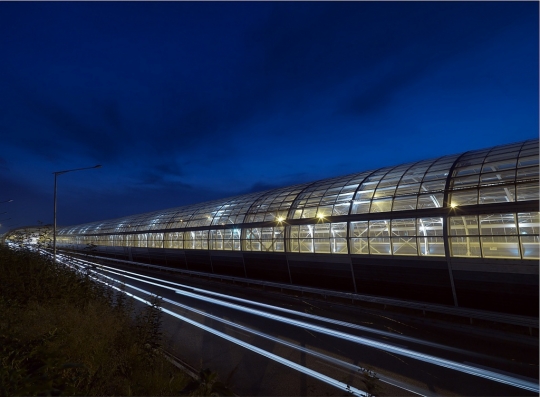

W lipcu 2012 roku zakończono kolejny etap modernizacji Trasy Armii Krajowej w Warszawie, prowadzonej w ramach przebudowy drogi ekspresowej S8.

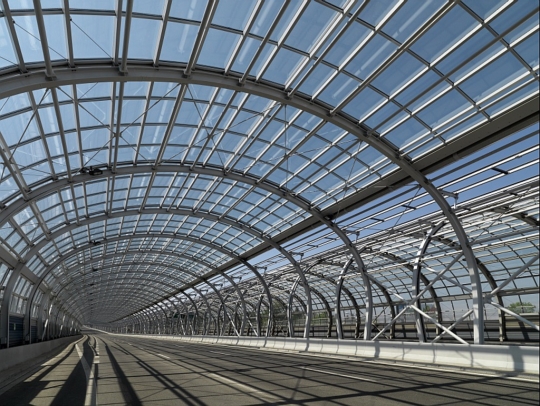

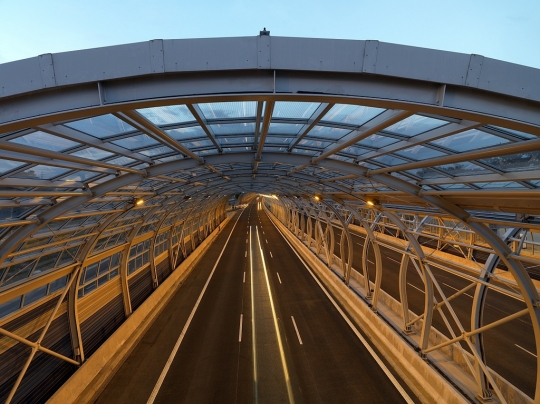

Na odcinku o największym natężeniu ruchu, od węzła Marywilska do węzła Łabiszyńska, zastosowano dźwiękochłonne szklane półtunele gwarantujące najwyższy możliwy poziom ochrony przed hałasem. Jest to jedyne tego typu rozwiązanie w Polsce i jedno z niewielu w Europie.

Przeszklenia do zadaszenia nad Trasą Armii Krajowej musiały spełniać określone wymagania w zakresie tłumienia hałasu (Rw = 39 dB) oraz bezpieczeństwa. Dodatkowym wymogiem był nadruk ostrzegający ptaki przed zderzeniem z szybą.

Uwzględniając te kryteria do wykonania półtuneli wybrano szyby zespolone Pilkington Insulight™ Protect, zbudowane z 6 mm bezbarwnego szkła hartowanego z sitodrukiem w postaci błękitnych pasów o szerokości 2 mm rozmieszczonych co 30 mm (od zewnątrz) oraz laminowanego szkła bezpiecznego Pilkington Optilam™ 8,8 (od wewnątrz tunelu).

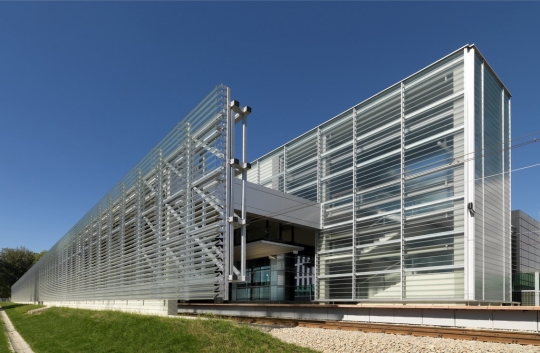

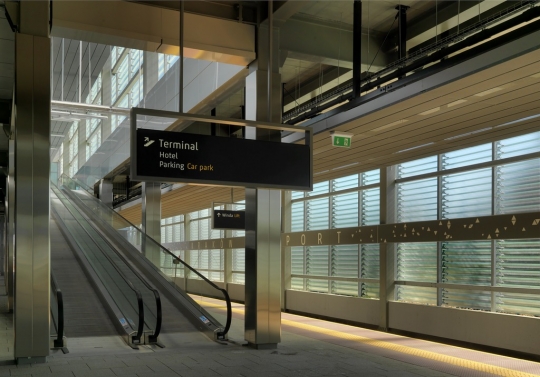

Przystanek kolejowy w porcie lotniczym w Balicach, Kraków

Architekt: APA Architektura
Instalator: "STEFANIA" KEMPSKI I WSPÓLNICY

Nowy dwutorowy peron Kraków Balice wraz z wiatą i zadaszeniem to efekt kompleksowej modernizacji Międzynarodowego Portu Lotniczego Kraków Airport. Nowy przystanek z daleka wyróżnia jasna przeszklona elewacja. Jednym z najważniejszych założeń projektowych było włączenie przystanku kolejowego  w rozległą architekturę lotniska, a także zapewnienie maksymalnego komfortu pasażerom. Aby uzyskać zamierzony efekt, architekci postawili na liczne przeszklenia wykonane z ułożonych poziomo profili systemu szklenia Pilkington Profilit™.

Architekci stworzyli dwa rodzaje szklanych przegród, wykonanych z tego samego szkła – żaluzje osłaniające główną przestrzeń stacji i biegnące po całej jej długości, a także ścianę osłonową pionów komunikacyjnych  ̶  schodów, dźwigu osobowego i ruchomego chodnika, prowadzących na kładkę do terminalu.

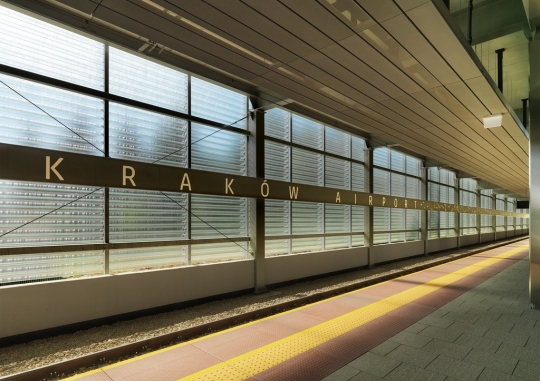

Najważniejsza i najbardziej widoczna część elewacji przystanku została wykonana w unikatowej, indywidualnie zaprojektowanej formie szklenia żaluzyjnego. Efektem jest oryginalna konstrukcja przestrzenna zapewniająca przenikanie naturalnego światła w ciągu dnia i subtelnej gry świateł w nocy. Do jej budowy szklanej wiaty peronu wykorzystaliśmy ponad 1250 mkw. hartowanego szkła profilowego Pilkington Profilit™ K 25/60/7 T, w formie pojedynczych paneli na specjalnych wspornikach ułożonych horyzontalnie i kaskadowo zachodzących na siebie.

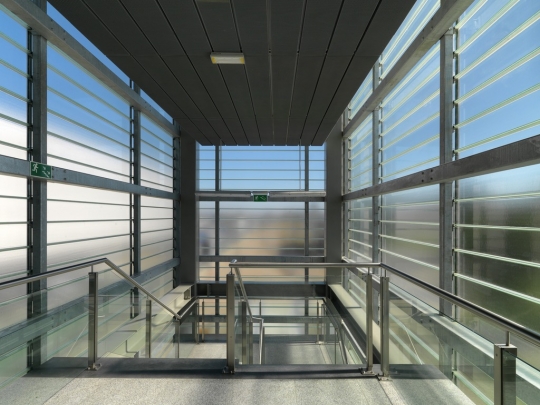

W przeszkleniach korytarzy zastosowano indywidualne rozwiązanie szklenia jednowarstwowego, zapewniając maksymalne doświetlenie korytarzy miękkim rozproszonym światłem. Pojedyncze tafle szkła sprawiają, że kształty za szkłem są widoczne, a ich kontury pozostają rozmyte, zapewniając kontakt z otoczeniem zewnętrznym i zwiększając u pasażerów poczucie przestrzeni.

Ze względu na duże natężenie ruchu w przeszkleniach zastosowano szkło hartowane, o zwiększonej wytrzymałości i wysokiej odporności na uszkodzenia czy przypadkowe stłuczenie. Aby spełnić najbardziej restrykcyjne wymogi w przeszkleniach peronu i korytarzy zastosowano szkło o większej grubości 7 mm.

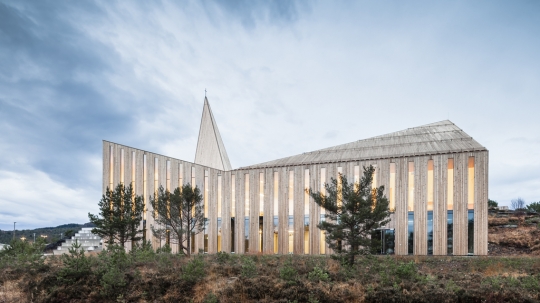

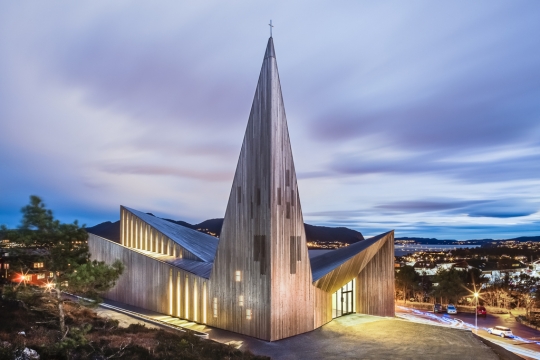

Kościół w Knarvik, Norwegia

Architekt: Reiulf Ramstad Arkitekter AS

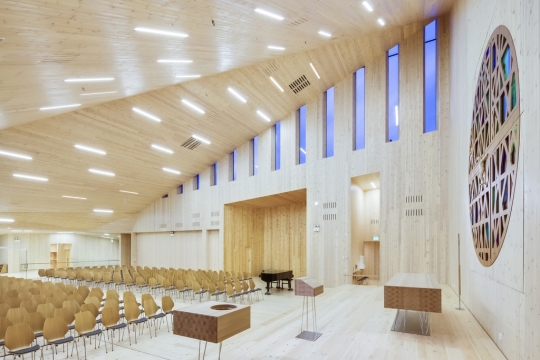

Kościół w Knarvik, kształtem przypominający strzelistą gwiazdę, to jeden z najciekawszych współczesnych obiektów sakralnych, zaprojektowany przez architektów z pracowni Reiulf Ramstad Arkitekter. Architektura budynku i zastosowane materiały składają hołd otaczającej przyrodzie i czerpią z niej inspirację. Imponująca geometryczna forma nawiązuje do górskiego otoczenia, a norweski klimat podkreśla elewacja, której drewnianą monotonię przełamują pionowe przeszklenia w pełnej wysokości wykonane z dwukomorowych szyb zespolonych Pilkington Insulight™ Protect Triple.  Przeszklenia zapewniły ciekawy efekt wizualny umożliwiając projektantom spełnienie konkretnych wymagań, dotyczących izolacji cieplnej, oświetlenia wnętrz, jak i bezpieczeństwa użytkowników.

Jednym z kluczowych aspektów było utrzymanie optymalnej temperatury we wnętrzach i maksymalne ograniczenie strat ciepła przez okna. Aby uzyskać jak najlepszą izolacyjność przeszklonych powierzchni zastosowano w nich dwukomorowe szyby zespolone z wykorzystaniem energooszczędnych szyb Pilkington Optitherm™ S3. Odpowiedni układ szyb pozwolił na obniżenie współczynnika przenikania ciepła nawet do poziomu Ug  = 0,7 W/m²K. Wysoka izolacyjność cieplna w przeszkleniach tak dużego formatu, pozwoliła projektantom uzyskać zamierzony efekt wizualny, a jednocześnie sprawić, że położony pośród fiordów obiekt utrzymuje komfortową temperaturę także zimą.

Termoizolacyjne szyby zespolone, charakteryzuje także wysoka przepuszczalność światła i neutralność barw, dzięki którym przeszklenia zapewniają dostęp dużej ilości światła dziennego. Naturalne doświetlenie pozwoliło osiągnąć efekt jasnych i przestronnych wnętrz, które oprócz funkcji sakralnej, stały się miejscem spotkań lokalnej społeczności, rozwoju muzycznego i artystycznego.

Ze względu na swoją wysokość, sięgającą nawet do 5 metrów, szyby powinny być bezpieczne dla użytkowników. W pełnej wysokości przeszkleniach, od podłogi do sufitu, zastosowano szkło laminowane Pilkington Optilam™ Clear, o grubości 10,4 mm lub 8,8 mm w połączeniu z laminowanym szkłem niskoemisyjnym Pilkington Optilam™ Therm S3 o grubości 8,4 mm. Łączna grubość niektórych pakietów wyniosła nawet 47 mm. Zastosowanie szkła laminowanego o takiej grubości wynikała nie tylko z kształtu szyb, wysokich i wąskich u podstawy, ale również z górskiej lokalizacji obiektu.

Zdjęcia: Hundven-Clements Photography www.hundven-clements.com

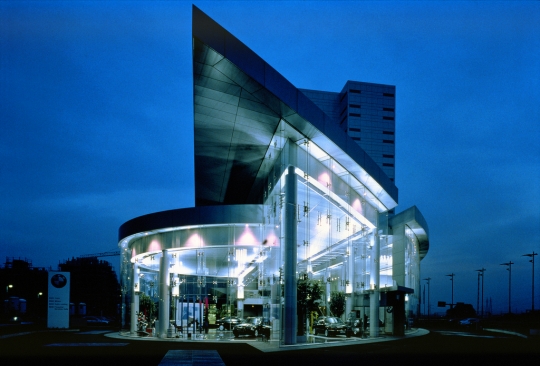

Centrala BMW Italia, Mediolan, Włochy

Architekt: Kenzo Tange, TANGE Associates
Instalator: Frener & Reifer

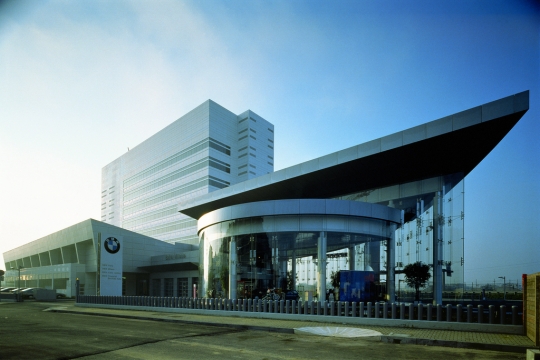

Efektowny budynek centrali i salonu wystawowego BMW Italia w Mediolanie łączy w sobie siłę technologii systemu Pilkington Planar™ z funkcjonalnością szkła Pilkington Optiwhite™.

To doskonały przykład relacji pomiędzy szklaną technologią, a postępem technologicznym, odzwierciedlonymi w konstrukcji. Za cel uznano, aby budynek reprezentował mocne strony marki - najnowszą technologię i estetyczny wygląd. W praktyce oznaczało to, że konstrukcja nośna nie może być widoczna poniżej 3,5 m, a użyte szkło nie może być barwione, gdyż to zakłócałoby widok samochodów eksponowanych wewnątrz. Kluczem do projektu było podejście minimalistyczne, a rozwiązaniem - zmodyfikowana wersja bezramowego systemu szklanego Pilkington Planar™.

Pożądany efekt został osiągnięty poprzez opracowanie ponad 20 typów mocowań, w tym systemu łączenia pionowych słupków, zapobiegającego odkształceniom, a także mocowania podtrzymującego fasadę. Dla lepszego efektu wizualnego, zastosowano superbezbarwne szkło Pilkington Optiwhite™ grubości 12 mm, o zredukowanej zawartości żelaza i większej przepuszczalności światła widzialnego, w tym przypadku do 91%. Projekt, który został opracowany przez architektów z biura Tange Associates, jest dowodem na wszechstronność i doświadczenie NSG Group, które poprzez szeroką gamę produktów dostarcza indywidualne rozwiązania konstrukcyjne.

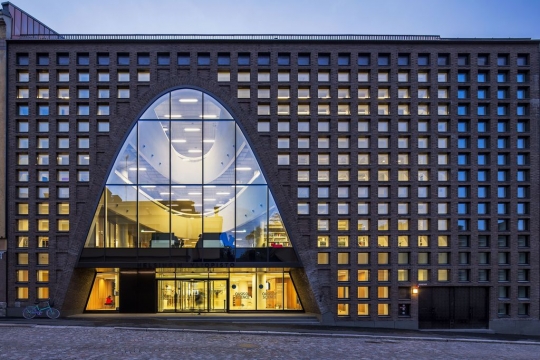

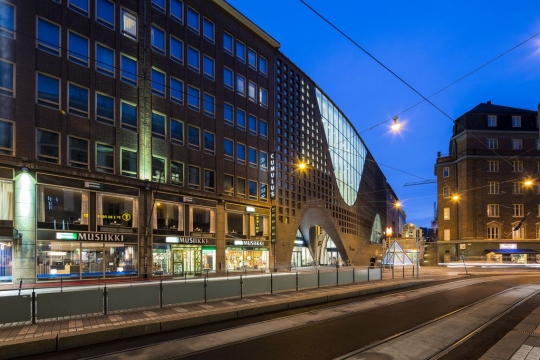

Biblioteka Główna Uniwersytetu w Helsinkach Kaisa Talo

Architekt: Anttinen Oiva Arkkitehdit Oy

Biblioteka Kaisa-talo w Helsinkach jest przykładem współczesnej architektury użyteczności publicznej, zaprojektowanej z najwyższą dbałością o komfort użytkowników oraz środowisko naturalne. Odpowiednio dobrane przeszklenia marki Pilkington zapewniają studentom i pracownikom dogodne warunki do pracy i nauki. Przyczyniają się także do spełnienia najwyższych wymagań stawianych nowoczesnej „zielonej” architekturze w zakresie doświetlenia naturalnym światłem, ochrony przed hałasem oraz efektywności energetycznej.

Pełnej wysokości przeszklenia obejmujące kilka kondygnacji, wykonane na bazie superbezbarwnego szkła Pilkington Optiwhite™, efektownie doświetlają sale na wszystkich poziomach budynku. Dzięki nim studenci i pracownicy mogą cieszyć się komfortowymi warunkami do pracy i nauki, a także imponującym widokiem na historyczne budynki i tętniące życiem miasto.

Aby zapewnić użytkownikom jak największy komfort, w szklanych fasadach biblioteki Kaisa-talo zastosowano odpowiednio dobrane dwukomorowe szyby zespolone o bardzo dobrym współczynniku przenikania ciepła oraz wysokiej przepuszczalności światła. Szybę zewnętrzną stanowią tu m.in. dwa rodzaje wysokoselektywnego szkła przeciwsłonecznego: Pilkington Suncool™ 70/35 OW i Pilkington Suncool™ 66/33 OW. Jako szybę środkową zastosowano niskoemisyjne szkło Pilkington Optitherm™ S3 OW. W efekcie współczynnik przenikania ciepła Ug wszystkich przeszkleń w budynku biblioteki wynosi zaledwie 0,53 W/m²K. Tak zaprojektowane fasady przyczyniają się do zmniejszenia nakładów na ogrzewanie i klimatyzację, ograniczając energochłonność budynku i koszty jego eksploatacji.

W przypadku obiektów dydaktycznych, do których należy helsińska biblioteka, jednym z najważniejszych aspektów projektowych związanych z ich przeznaczeniem jest uzyskanie maksymalnego komfortu akustycznego. W przeszkleniach Kaisa-talo, umieszczonych od strony ruchliwej ulicy zastosowano laminowane szkło dźwiękochłonne Pilkington Optiphon™ OW o grubości 10,8. Akustyczna folia, umieszczona pomiędzy dwiema taflami superbezbarwnego szkła, skutecznie chroni sale biblioteki przed hałasem docierającym z zewnątrz, a jednocześnie nie ogranicza dostępu światła dziennego do pomieszczeń.

Nowoczesne szklane rozwiązania, zastosowane w budynku biblioteki w Helsinkach, przyczyniają się do spełnienia przez obiekt najwyższych standardów „zrównoważonej” architektury. Potwierdzeniem jest uzyskany przez bibliotekę prestiżowy certyfikat LEED na poziomie złotym.

Architekt: APA Kuryłowicz & Associates
Instalator: Polring-Glas Sp. z o.o.

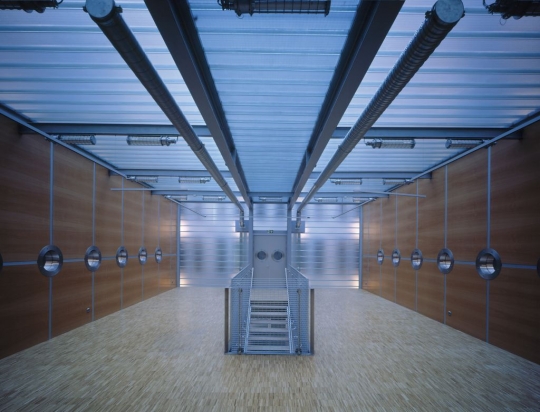

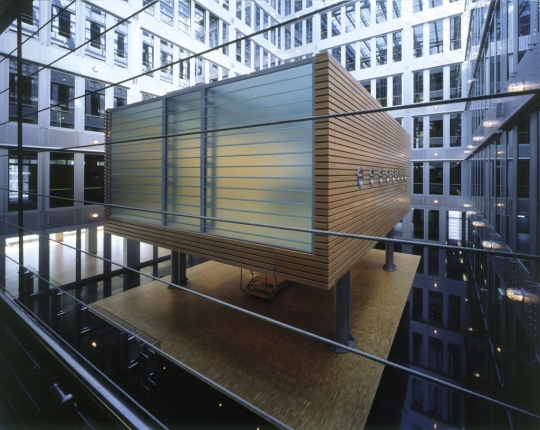

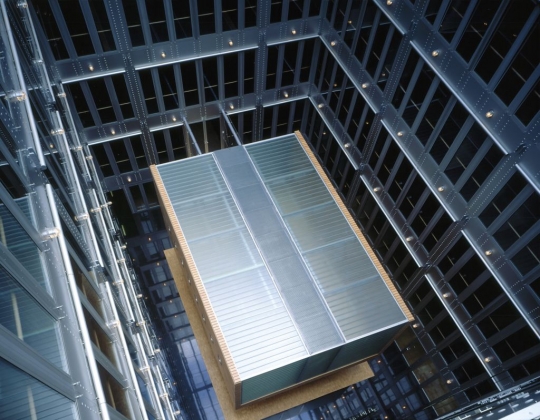

Interesującym obiektem, czy może raczej fragmentem obiektu, zrealizowanym przy użyciu systemu Pilkington Profilit™ jest Sala Pamięci w siedzibie Polskich Linii Lotniczych LOT.

W atrium obiektu powstała prostopadłościenna sala, w której dwie przeciwległe ściany oraz dach wykonane są w systemie Pilkington Profilit™. System zamontowany został jako ściana podwójna, gdzie element wewnętrzny to Pilkington Profilit™ Zbrojony K25 a zewnętrzny Pilkington Profilit™ K25. Powstała w ten sposób wydzielona przestrzeń ekspozycyjna – Sala Pamięci, dzięki czemu odwiedzający ma szansę skupić swoją uwagę na ekspozycji, nie rozpraszając się tektoniką pozostałych części budynku. Jednocześnie półprzezroczyste ściany przepuszczają wystarczającą ilość światła oraz przekazują osobom przebywającym wewnątrz sali informację o aktywności na zewnątrz a także odwrotnie, osobom na zewnątrz sygnalizują tajemnicę kryjącą się we wnętrzu.


Budynek Banku DBN Solheimsviken, Bergen, Norwegia

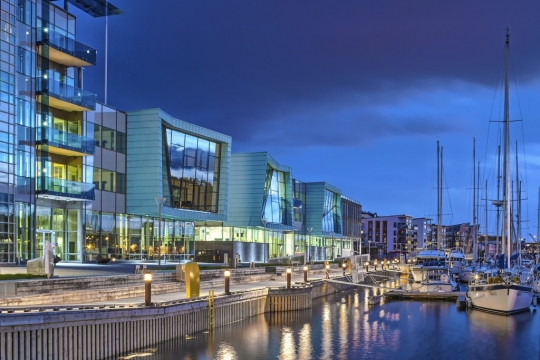

W 2013 roku otwarty został budynek banku DBN Solheimsviken w Bergen. W budynku znajduje się około 1800 miejsc pracy, położony jest on w południowo-zachodniej części Damsgardssundet, niedaleko od Nygardsbroene. Łączna powierzchnia budynku to 44 000 metrów kwadratowych. Został on zaprojektowany przez firmę Arkitektkontor AS.

Budynek ma 330 metrów długości i składa się z pięciu jednostek które połączone są na długości 1 piętra i antresoli. Dzięki budynkom punktowym stworzono strukturę, która sprawia, że wizualnie wygląda ona jak pięć budynków. W tym projekcie użyto szkła Pilkington Suncool™ 70/35 oraz szkła laminowanego Pilkington Suncool Optilam™ 70/35, które charakteryzuje się wysoką przepuszczalnością światła, dobrą ochroną przed słońcem i neutralnym wyglądem. Aby zapewnić doskonałą izolacyjność w budynku wykorzystano również szkło Pilkington Optitherm™ S3, które redukuje zużycie energii i straty ciepła.

W celu zapewnienia bezpieczeństwa budynek został zaopatrzony w szkło Pilkington Pyrostop®. Bezbarwne, laminowane, bezpieczne szkło ognioochronne zapewniające całkowitą izolacyjność ogniową. Ze względu na to, że problem hałasu staje się coraz bardziej uciążliwy użyto również szkła laminowanego Pilkington Optiphon™ Therm S3, które łączy w sobie przejrzystość, wysoki stopień izolacyjności akustycznej i gwarancję bezpieczeństwa.

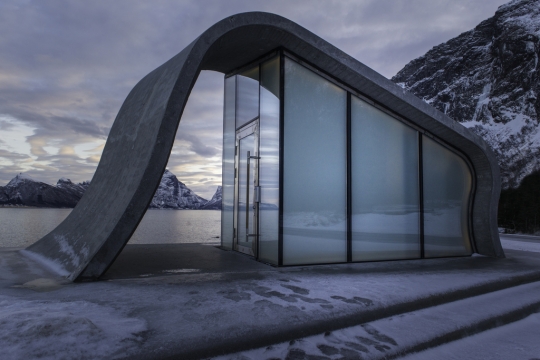

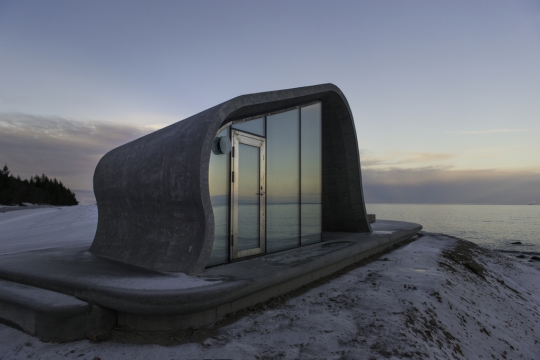

Budynek Ureddplassen Bodo, wybrzeże Helgeland, Norwegia

Architekt: LANDSKAPSFABRIKKEN AS v/ Inge Dahlman og Zohar/ Haugen Arkitekter AS

Ureddplassen jest atrakcją położoną wzdłuż wybrzeża Helgeland w Norwegii. Ze swoim dziewięciometrowym tarasem z widokiem na fiord i morze stanowi piękne miejsce na krótki przystanek. Ściany budynku, wewnątrz którego znajdują się toalety, kształtem przypominają morską falę. Zostały one wykonane z szyb zespolonych Pilkington Insulight™ Protect z zastosowaniem hartowanego szkła laminowanego Pilkington Optilam™ T Translucent White 12,8.
