Modulus – projekt drewnianej dwupiętrowej nadbudowy

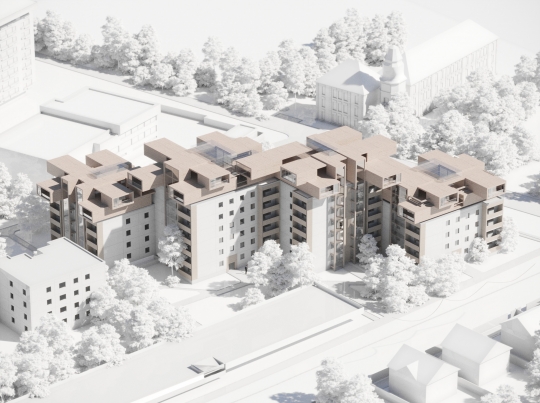

Modulus to projekt drewnianej dwupiętrowej nadbudowy na budynku mieszkaniowym z lat 60. zlokalizowanym w Wiedniu. Podstawowa koncepcja skupia się na stworzeniu wydajnego systemu, który znajdzie zastosowanie jako strategia zwiększania pojemności starego budownictwa oraz, który umożliwiałby nadbudowę nie tylko na zadanej działce, ale również na innych budynkach mieszkalnych. Projekt zdobył pierwsze miejsce w międzynarodowym konkursie ProHolz 2020.

Projekt opiera się na idei tworzenia różnorodności mieszkaniowej z równoczesnym wykorzystaniem prefabrykowanych modułów CLT, co umożliwia obniżenie kosztów i zwiększa efektywność procesu budowlanego. Projekt ma na celu nie tylko zwiększenie powierzchni użytkowej istniejących budynków, ale również podniesienie jakości życia obecnych mieszkańców, przez dodanie do każdego istniejącego mieszkania nowej powierzchni użytkowej.

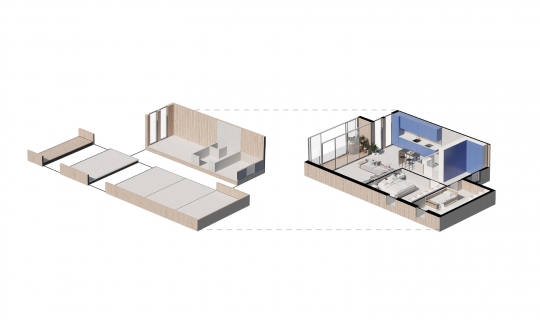

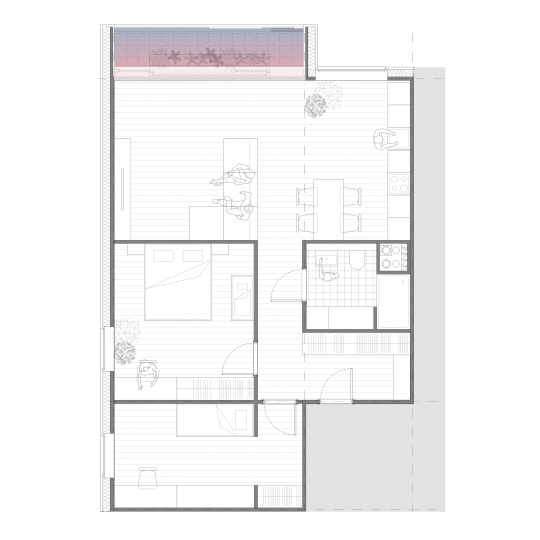

Przy użyciu 3 modułów zaprojektowane zostały 4 typy mieszkań, różniące się między sobą liczbą pokoi, od kawalerki do mieszkania z 3 sypialniami. Prefabrykacja daje wiele możliwości wstępnego osadzenia wszystkich niezbędnych mediów oraz pomieszczeń, co, w połączeniu z efektywną konstrukcją każdego modułu, radykalnie zmniejsza koszty produkcji oraz budowy.

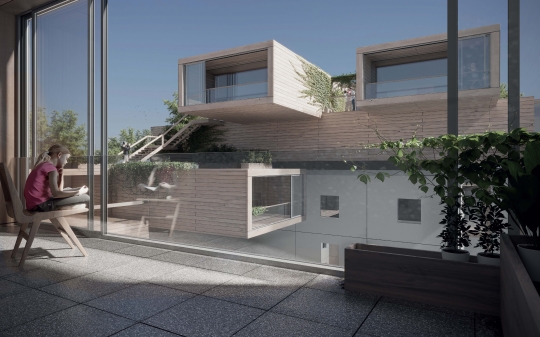

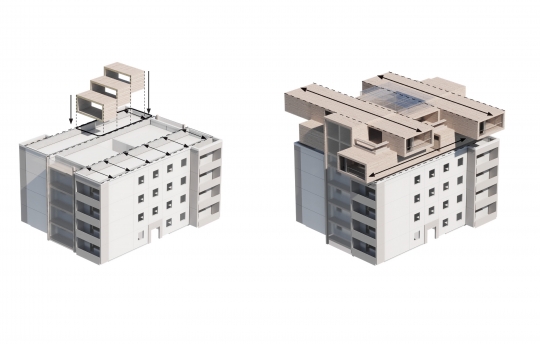

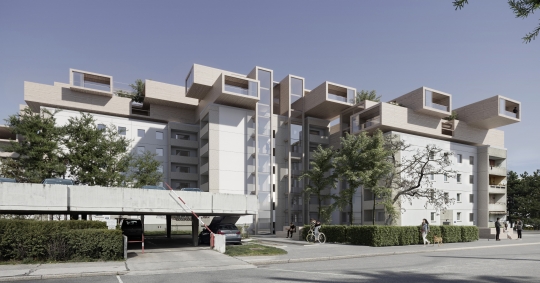

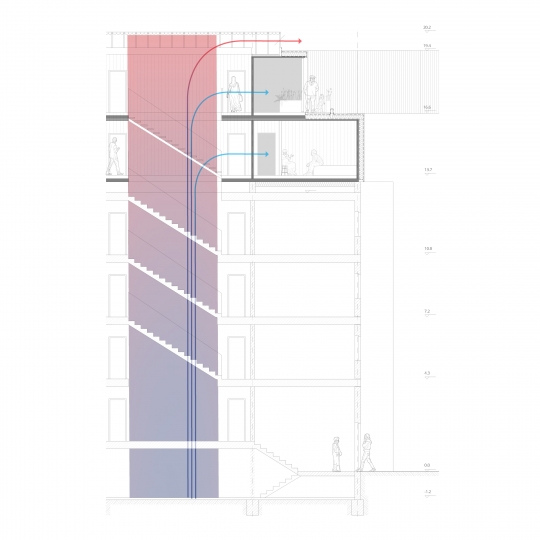

Koncepcja konstrukcyjna polega na potraktowaniu każdego mieszkania jako belki na którą składają się podłoga wraz ze ścianami i sufitem. Pierwsza kondygnacja modułów została zaprojektowana równolegle do kierunku ścian istniejącego budynku. Komponenty leżą na betonowych wspornikach kotwionych do ścian konstrukcyjnych, wykorzystując w ten sposób strukturę obiektu. Druga kondygnacja nadbudowy została zaprojektowana poprzecznie tworząc wzajemnie wzmacniający się system. Skonstruowanie tego typu jednorodnego układu pozwoliło na wysunięcie mieszkań poza lico budynku i stworzenie 7m nadwieszeń.





Głównym aspektem strategii zrównoważonego rozwoju jest optymalne użycie konstrukcji istniejącego budynku, dzięki czemu redukuje się ilość materiału potrzebnego do budowy. Poprzez użycie paneli CLT jako głównego surowca budowlanego zmniejsza się ślad węglowy obiektu jednocześnie czyniąc projekt łatwiejszy w adaptacji do innych działek. Dodatkowo wraz z końcem cyklu życia budynku jest to materiał łatwiejszy do recyclingu i utylizacji. Poprzez zastosowanie strategii wspierających wydajność energetyczną wraz ze zmianą pór roku całe założenie stało się jeszcze bardziej efektywne pod względem zużycia energii.

Zespół
Monika Kalinowska, Denys Karandiuk, Weronika Moscicka

Uczelnia
Universität für angewandte Kunst Wien

Mentorzy
Bernhard Sommer, Galo Moncayo, Franz Sam

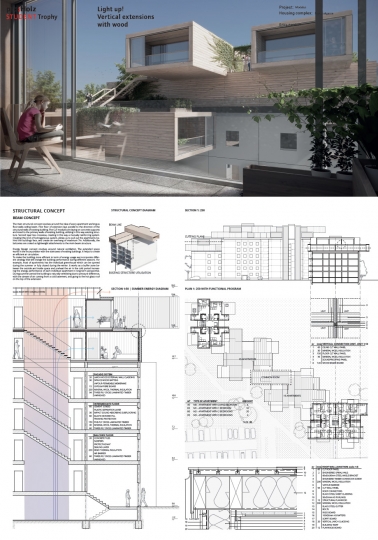

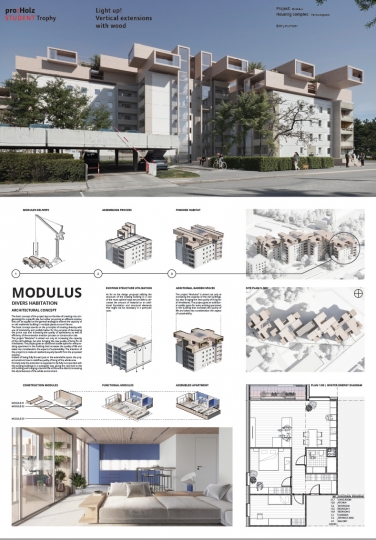

Plansze konkursowe







***
Monika Kalinowska, obecnie na ostatnim roku studiów magisterskich w Studiu Haniego Rashida na Uniwersytecie Sztuk Stosowanych Angewandte w Wiedniu, studia I stopnia ukończyła na Politechnice Wrocławskiej. Do jej głównych osiągnięć należy zajęcie I miejsca w międzynarodowym konkursie proHolz, II miejsca w międzynarodowym konkursie na Biennale w Tallinie oraz zdobycie I miejsca w ogólnopolskim konkursie Vectorworks Scholarship. Uczestniczka licznych konkursów i warsztatów architektonicznych w Polsce i za granicą. Doświadczenie zawodowe zdobywała w Polsce, Austrii, Wielkiej Brytanii oraz Zjednoczonych Emiratach Arabskich. Współtwórca grupy projektowej Sens.


Denys Karandiuk, obecnie również na ostatnim roku studiów magisterskich w Studiu Haniego Rashida na Uniwersytecie Sztuk Stosowanych Angewandte w Wiedniu, studia I stopnia ukończył na Narodowej Akademii Sztuk Pięknych w Kijowie. Uczestniczy i wygrywa wiele konkursów na szczeblu międzynarodowym. Do jego głównych osiągnięć należy zajęcie I miejsca w międzynarodowym konkursie proHolz oraz II miejsca w międzynarodowym konkursie na Biennale w Tallinie. Doświadczenie zawodowe zdobywał na Ukrainie, w Austrii oraz Stanach Zjednoczonych. Na co dzień związany z grupą projektową Sens, której jest współtwórcą.

Proholz Student Trophy 2020, to międzynarodowy konkurs studencki organizowany przez firmę proHolz we współpracy z miastem Wiedeń. Tegoroczna edycja skupiła się wokół projektu nadbudowy na 3 istniejących wiedeńskich budynkach z lat 60. Celem konkursu była eksploracja możliwości wertykalnej intensyfikacji zabudowy mieszkaniowej przy pomocy drewna, jako głównego materiału konstrukcyjnego.
